Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Zkušební přístroj síly M3-500E
předchozí
další

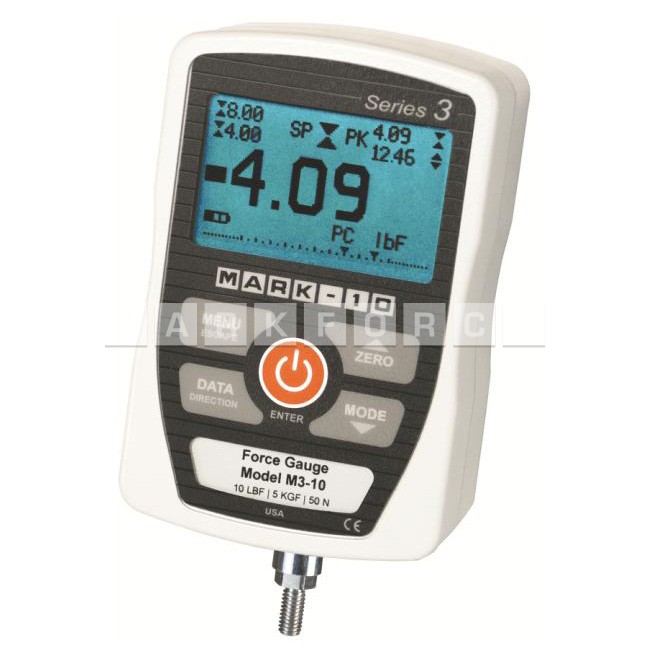

Zkušební přístroj síly M3-500E

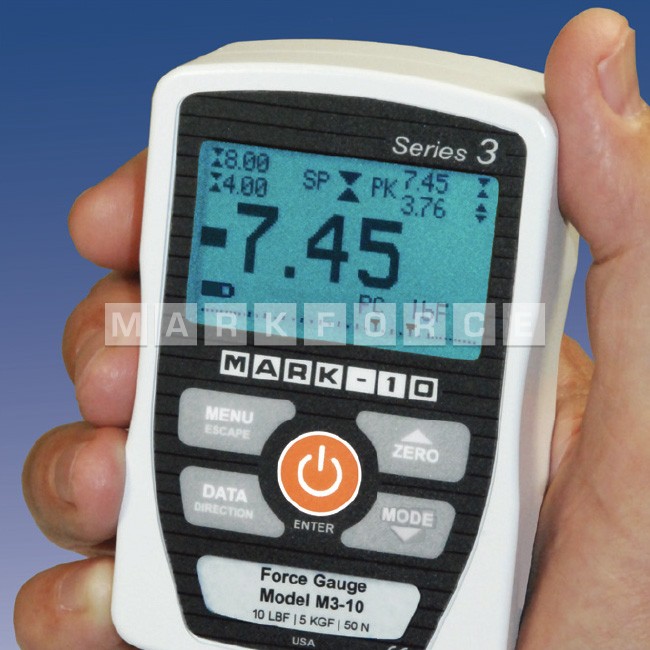

Zkušební přístroj síly M3-500E je vybaven robustním hliníkovým pouzdre...

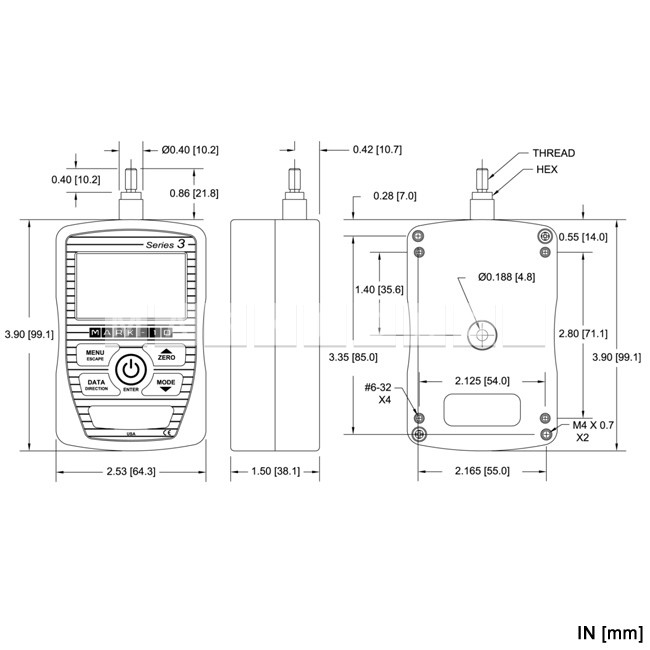

Zkušební přístroj síly M3-500E - rozměry

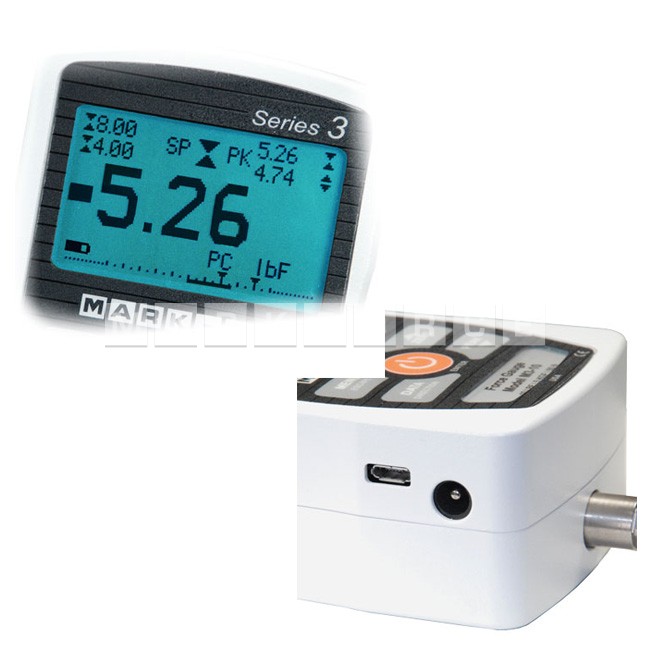

Podsvícený displej s velkými a snadno čitelnými číslicemi ukazuje maxi...

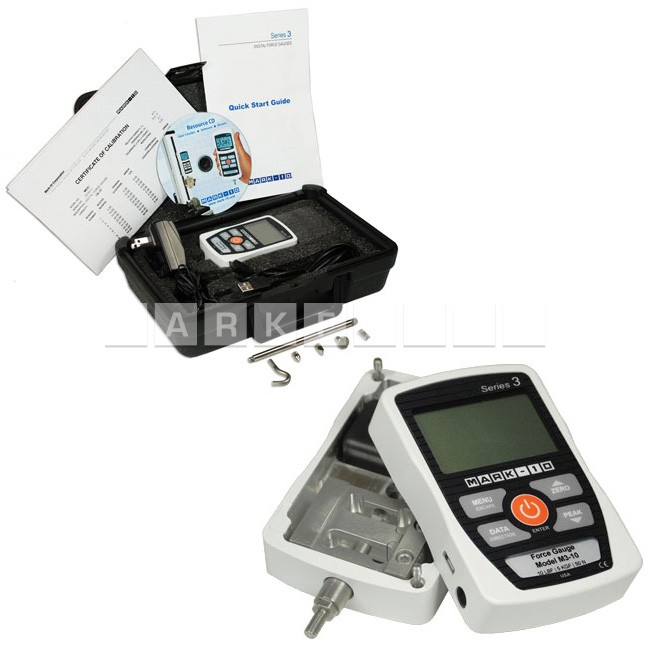

Obsah balení, speciální reversibilní pouzdro.

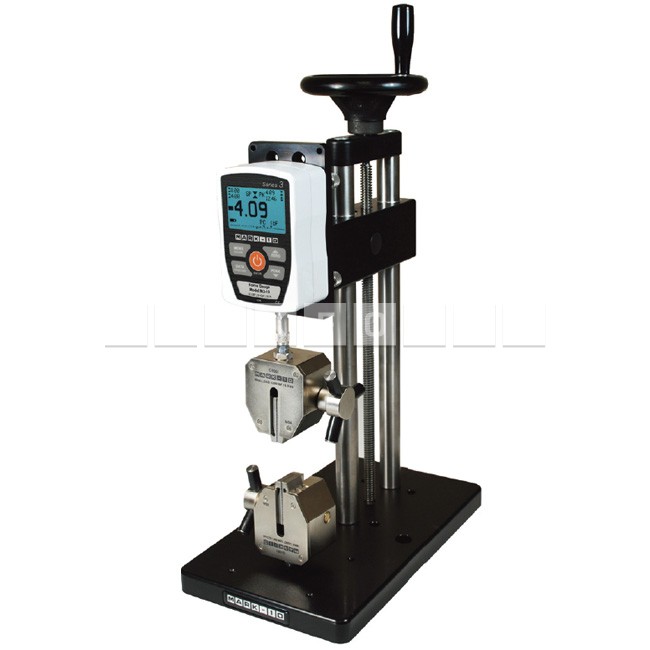

Zkušební přístroj síly M3-500E lze kombinovat s různými typy stojanů.

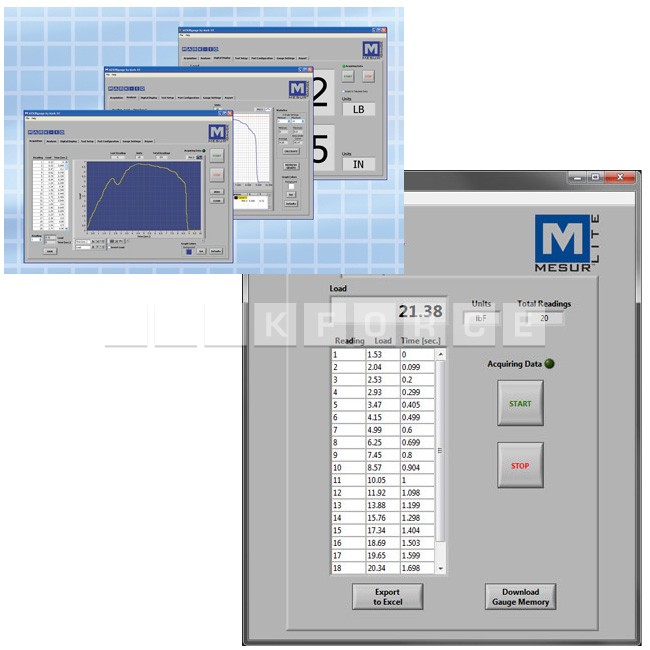

Zkušební přístroj síly M3-500E je dodáván spolu se softwarem MESUR Lit...
Varianty produktu
◄
►
- Kapacita přístroje 2500,0 N (500,0 lbF).
- Rozlišení 2,0 N (0,5 lbF).
- Vysoký vzorkovací kmitočet 2 000 Hz.
- Výstup USB.
- Ultra kompaktní verze.
- Velký podsvícený grafický displej.
- Živý grafický ukazatel zátěže s označením nastavených hodnot.
- Programovatelné nastavené hodnoty s indiátory vyhovuje/nevyhovuje.
- Trvalé zobrazení špičkových údajů a nastavených hodnot.
- 3 volitelné jednotky měření.
- Konfigurovatelné akustické alarmy a tóny kláves.
Digitální měřiče síly řady 3 jsou určeny k testování tahových a tlakových sil v četných aplikacích prakticky v každém průmyslovém odvětví, s kapacitami od 0,5 N do 2500 N (0,12 lbf až 500 lbf). Měřiče mají vzorkovací kmitočet 2 000 Hz a dávají přesné výsledky v širokém rozsahu zkušebních podmínek. Přesnost je ± 0,3% plné stupnice ± 1 číslice, a rozlišení je 1/1000. Podsvícený, grafický displej LCD zobrazuje velké, čitelné znaky, a jednoduchá navigace pomocí menu umožňuje rychlý přístup k mnoha funkcím měřidla a konfigurovatelným parametrům. Data lze přenášet do počítače nebo jiného úložišště dat prostřednictvím USB výstupu.
Nastavené hodnoty s indikátory jsou ideální pro testování vyhovuje/nevyhovuje. Měřiče jsou chráněny před přetížením až do 150% kapacity. Na displeji se zobrazuje analogová lišta, na níž se graficky zobrazuje aplikovaná síla.
Ergonomická, reverzibilní hliníková konstrukce dovoluje používání z ruky nebo při montáži na zkušební zařízení, což vyhovuje náročnějším zkušebním požadavkům. Digitální měřiče síly řady 3 jsou přímo slučitelné se zkušebním zařízením, upínacími přípravky a softwarem Mark-10.
Měřiče řady 3 obsahují software pro sběr dat MESUR Lite. Software MESUR Lite vynáší do tabulek průběžná nebo bodová data. Export do Excelu jediným kliknutím usnadňuje další manipulaci s daty.
Měřiče síly řady 3 se dodávají v čalouněném transportním kufříku s dlátkem, kuželem, drážkou V, háčkem, ploškou, prodlužovací tyčí, univerzálním síťovým adaptérem, baterií, návodem pro rychlý start, kabelem USB, jednotkou CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge a návod pro rychlý start), a kalibračním certifikátem NIST bez dat (certifikát s daty lze doobjednat za příplatek).
Technická specifikace:
| Přesnost: | ± 0,3% plné stupnice ± 1 číslice |
|---|---|
| Vzorkovací kmitočet: | 2 000 Hz |
| Napájení: | Síťový adaptér nebo akumulátor. Je zobrazen indikátor nízkého napětí baterie v několika krocích. V případě příliš nízkého napětí baterie se měřič automaticky vypne. |
| Životnost baterie: |
Podsvícení zapnuto: až 7 hodin trvalého používání. Podsvícení vypnuto: až 24 hodin trvalého používání. |
| Jednotky měření: | lbF, kgF, N |
| Výstupy: | USB: Konfigurovatelné až do 115 200 baud. |
| Konfigurovatelná nastavení: | Digitální filtry, USB výstupy, podsvícení, automatické vypnutí, implicitní nastavení, tóny kláves, akustické alarmy, kalibrace. |
| Bezpečné přetížení: | 150% plné stupnice (při 110% a více se na displeji zobrazí "OVER"). |
| Hmotnost: | 0,41 kg |
| Součásti dodávky: | Transportní pouzdro, dlátko, kužel, drážka V, háček, ploška, prodlužovací tyč, univerzální adaptér střídavého napětí, baterie, návod pro rychlý start, kabel USB, jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití), kalibrační certifikát NIST bez dat (certifikát s daty lze doobjednat za příplatek). |
| Záruka: | 3 roky |
| Závit | Šestihran (HEX) | |
|---|---|---|
| M3-012E až M3-100E | #10-32 UNF | 5/16 [7,94] |
| M3-200E až M3-500E | 5/16-18 UNC | 11/32 [8,74] |
Porovnání přístrojů řady 3:
| Kapacita | Rozlišení | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | lbF | kgF | gF | N | lbF | kgF | gF | N | ||||||
| M3-012E | 0,12 | - | 50 | 0,5 | 0,0001 | - | 0,05 | 0,0005 | ||||||
| M3-025E | 0,25 | - | 100 | 1 | 0,0002 | - | 0,1 | 0,001 | ||||||
| M3-05E | 0,5 | - | 250 | 2,5 | 0,0005 | - | 0,2 | 0,002 | ||||||
| M3-2E | 2 | 1 | - | 10 | 0,002 | 0,001 | - | 0,01 | ||||||
| M3-5E | 5 | 2,5 | - | 25 | 0,005 | 0,002 | - | 0,02 | ||||||
| M3-10E | 10 | 5 | - | 50 | 0,01 | 0,005 | - | 0,05 | ||||||
| M3-20E | 20 | 10 | - | 100 | 0,02 | 0,01 | - | 0,1 | ||||||
| M3-50E | 50 | 25 | - | 250 | 0,05 | 0,02 | - | 0,2 | ||||||
| M3-100E | 100 | 50 | - | 500 | 0,1 | 0,05 | - | 0,5 | ||||||
| M3-200E | 200 | 100 | - | 1000 | 0,2 | 0,1 | - | 1 | ||||||
| M3-500E | 500 | 250 | - | 2500 | 0,5 | 0,2 | - | 2 | ||||||
Příslušenství, které je součástí dodávky:
| Model přístroje síly | ||||
|---|---|---|---|---|
| Příslušenství | M3-012E až M3-20E | M3-50E až M3-100E | M3-200E až M3-500E | |
| Prodlužovací tyč | G1024E | G1024E | G1031E | |
| Kužel | G1026E | G1026E | G1033E | |
| Dlátko | G1025E | G1025E | G1032E | |
| Drážka V | G1027E | G1027E | G1034E | |
| Ploška | G1029E | G1029E | G1036E | |
| Háček | G1028E | G1028E | G1035E | |
| Spojka | - | G1039E | G1037E | |
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
| Široký sortiment zkušebních zařízení a upínacích přípravků. | |
|
Software MESURgauge Umožňuje sestavování tabulek a diagramů zátěže v závislosti na čase, nebo zátěže v závislosti na dráze. Dále vypočítává statistiky, exportuje do Excelu aj. |
15-1004E |
 Certifikát kalibrace s datyObsahuje 10 datových bodů v každém směru (napínání/stlačování nebo ve směru/proti směru hodinových ručiček). Na požádání lze zjištěné údaje poskytnout. |
- Transportní pouzdro
- dlátko
- kužel
- drážka V
- háček
- ploška
- prodlužovací tyč
- univerzální adaptér střídavého napětí
- baterie
- návod pro rychlý start
- kabel USB
- jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití)
-
kalibrační certifikát NIST bez dat (certifikát s daty lze doobjednat za příplatek).
Technická data k porovnání Zkušební přístroj síly M3-500E
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Vzorkovací kmitočet | 2000 Hz |
| Přesnost | ± 0.3 % |
| Výstupy | USB |
| Kapacita silových přístrojů | 2500.0 N |
| Rozlišení | 2.0 N |
| Jednotky měření | lbF, kgF, N |
| Rozměry | 64.3 x 99.1 x 38.1 mm |
| Hmotnost | 0.41 kg |
Příslušenství (11)
Zde naleznete volitelné příslušenství, alternativní a související produkty pro Zkušební přístroj síly M3-500E
Zobrazení:
Obrázkové
Tabulkové
Software pro analýzu zátěže a dráhy MESURgauge 15-1004E
MESURgauge je program pro měření a analýzu, určený k rozšíření funkčnosti přístrojů k měření síly a momentu. MESURgauge sbírá údaje z jakéhokoliv měřiče síly nebo momentu s výstupem RS-232, a zobrazuje data ve formě tabulky nebo grafu.
Komunikační kabel 09-1165E
USB komunikační kabel propojující zkušební zařízení síly série M3, M4 a M5 s počítačem.
Baterie 08-1026E
Je určena pro použití ve všech měřičích síly řady M3, M4 a M5, 8.4V.
Síťový adaptér AC1031E
Univerzální síťový adaptér / nabíječ pro měřiče síly nebo měřiče momentu Mark-10, 220V EU.
Prodlužovací tyč G1031E
Prodlužovací tyč je určena k použití mezi měřičem síly a jiným nástavcem nebo přípravkem. Délka tyče 127,0 mm, kapacita 2500 N.
Kuželový nástavec G1033E
Slouží k děrování různých vzorků. Délka nástavce 25,4 mm, průměr nástavce 12,7 mm, kapacita 2500 N.
Nástavec s V drážkou G1034E
Je určen k tlakovým zkouškám kulatých vzorků nebo vzorků nepravidelných tvarů. Délka nástavce 25,4 mm, průměr nástavce 12,7 mm, kapacita 2500 N.
Plochá hlava G1036E
Tento nástavec je ideální pro tlakové zkoušky tlačítek, membránových spínačů atd. Průměr plochy 19,1 mm, kapacita 2500 N.
Háček velký G1035E
Tento háček je ideální pro různé tahové zkoušky. Při jeho použití s měřičem síly a zkušebním zařízením lze vytvořit kompletní testovací systém. Velikost háčku 48,3 mm, kapacita 2500 N.
Závitový adaptér F/F G1037E
Je určen k použití mezi měřičem síly a jinou přípojkou nebo přípravkem. Délka adaptéru 25,4 mm, kapacita 2500 N. Adaptér 5/16-18F / 5/16-18F.
Dlátkový nástavec G1032E
Slouží ke stlačení nebo proděravění různých vzorků. Délka nástavce 25,4 mm, průměr 12,7 mm, kapacita 2500 N.
