Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Zkušební přístroj momentu víčka MTT03C-100E
předchozí
další
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Stojan na desku stolu (na objednávku)
Varianty produktu
- Kapacita přístroje 1150,0 Ncm (100,0 lbFin).
- Rozlišení 1,0 Ncm (0,1 lbFin).
- Ergonomický snímač točivého momentu s jakobovým sklíčidlem.

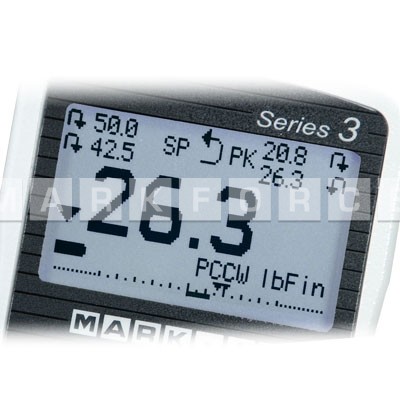

- Uložení a zobrazení špičkových hodnot momentu.
- Vysoká 2000 Hz vzorkovací frekvence.
- USB datový výstup kontinuálních nebo jednotlivých datových bodů.
- Programovatelné body nastavení s vyhověl/nevyhověl indikátory.
- Sloupcové grafy zatížení se značkami nastavených bodů.
- Špičková paměť pro čtení po a proti směhu hodinových ručiček.
- Zobrazení žádaných hodnot.
- Nastavitelné zvukové alarmy a tón kláves.
- Software MESURTM Lite.
- Provoz na baterie nebo AC napájení.
- Bezpečné přetížení 150% kapacity.

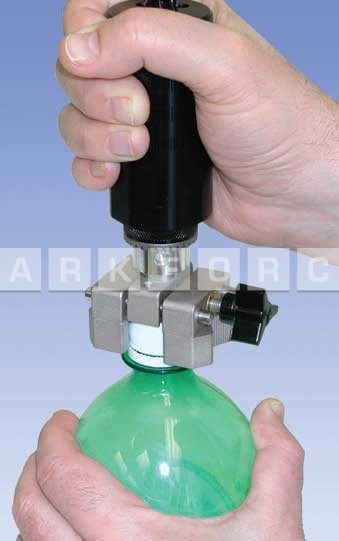

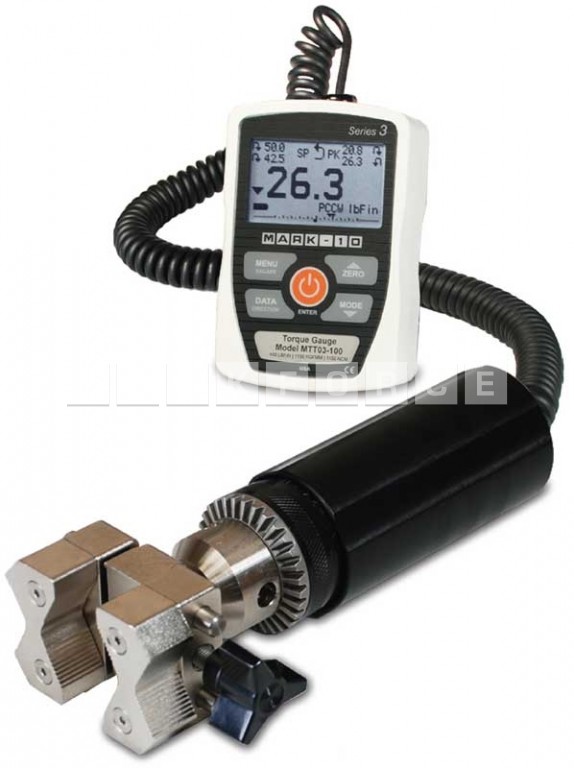

Série T03C digitální měřičů točivého momentu víčka jsou rychlým a ekonomickým řešením pro základní ruční testování točivého momentu víčka. Tyto přenosné přístroje eliminují nutnost zajištění uzávěru v přípravku nebo propracovanějšího testování systému. Speciální snímač s jakobovým sklíčidlem je dodáván v univerzální velikosti pro víčka od 16,5 do 39,4 mm.

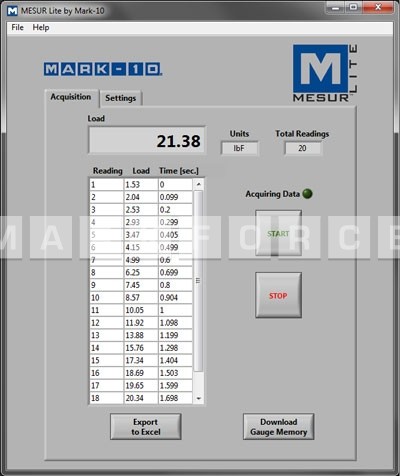

Všechny měřiče zahrnují v základní výbavě software pro získávání dat MESURTM Lite. Program tabuluje kontinuální či jednotlivé datové body, export do Excelu jedním klikem navíc umožňuje další manipulaci s daty.
Řada TT03C se skládá z měřiče řady TT03 a nástroje pro uchopení víčka G1053.
Technické parametry:
| Přesnost | ± 0,5 % plného rozsahu měření |
|---|---|
| Průměr víčka | 16,5 - 39,4 mm |
| Vzorkovací frekvence | 2000 Hz |
| Napájení | AC nebo dobíjecí baterie. Multikrokový indikátor stavu baterie na displeji, měřič se automaticky vypne při nízkém stavu bateriel |
| Životnost baterie |
Podsvícení: až 7 hodin nepřetržitého provozu. Bez podsvícení: až 24 hodin nepřetržitého provozu. |
| Jednotky měření | ozFin, lbFin, Ncm |
| Výstupy | USB: nastavitelný až do 115 200 baudů. |
| Ochrana před přetížením | 150% plného rozsahu (na displeji se zobrazí "OVER" při hodnotě 100% a vyšší). |
| Hmotnost | 1,0 kg |

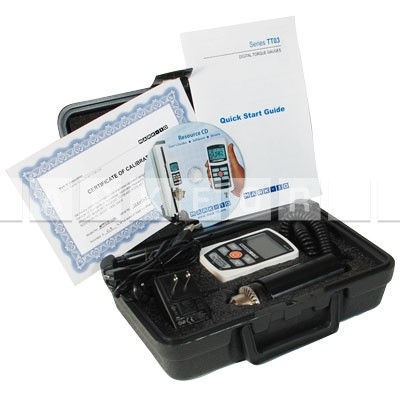

| Součásti balení | Transportní kufřík, nástroj pro uchopení víčka, AC adaptér 220 V, baterie, stručný návod k obsluze, sklíčidlo, USB kabel, zdrojové CD (ovladač USB, software MESURTM Lite, DEMO verze software MESURTMgauge, uživatelská příručka), NIST certifikát kalibrace (data jsou k dispozici za příplatek). |
Porovnání přístrojů řady TT03C:
| Kapacita x rozlišení | ||||
|---|---|---|---|---|
| Model | lbFin | ozFin | kgFcm | Ncm |
| MTT03C-12E | 12 x 0,01 | 192 x 0,2 | - | 135 x 0,1 |
| MTT03C-50E | 50 x 0,05 | 800 x 1 | - | 570 x 0,5 |
| MTT03C-100E | 100 x 0,1 | 1600 x 2 | - | 1150 x 1 |

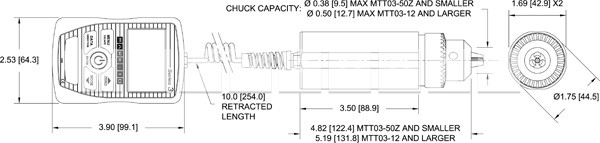

Rozměry řady TT03C:
G1053 univerzální nástroj pro uchycení víčka:
| Kapacita | Hmotnost | A | B | C | Ø D1 | Ø D2 |
|---|---|---|---|---|---|---|
| 11,3 Nm | 0,18 kg | 78,7 mm | 50,8 mm | 40,6 mm | 27,9 - 39,4 mm | 16,5 - 27,9 mm |
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|

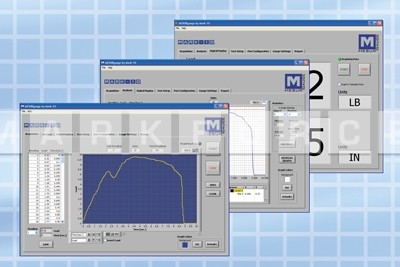

 MESURgauge SoftwareMožnost vytváření tabulek a diagramů zátěže v závislosti na čase nebo dráze. Dále výpočet statistik, export do Excelu aj. Vyžaduje výstupní kabel. |
15-1004E |

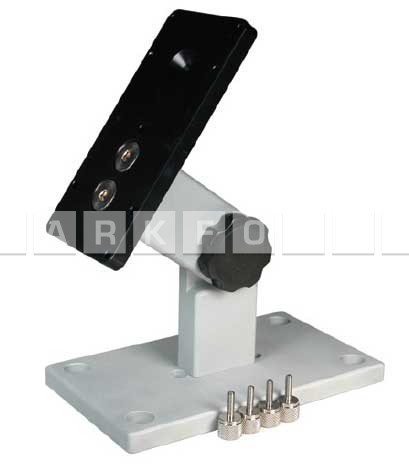

 Stojan na desku stoluObsahuje montážní otvory na připevnění na desku stolu, nastavení úhlu. |
AC1008E |
| Certifikát kalibrace s daty | CERTE |
| Náhradní USB kabel | 09-1165E |
| Náhradní dobíjecí baterie | 08-1026E |
| Náhradní AC adaptér, 220 V | AC1031E |
- Zkušební přístroj momentu MTT03C-xxE.
- Nástroj pro uchopení víčka G1053.
- Transportní kufřík.
- AC adaptér 220 V.
- Baterie.
- Stručný návod k obsluze.
- Sklíčidlo.
- USB kabel.
- Zdrojové CD (ovladač USB, software MESURTM Lite, DEMO verze software MESURTMgauge, uživatelská příručka).
-
NIST certifikát kalibrace (data jsou k dispozici za příplatek).
Technická data k porovnání Zkušební přístroj momentu víčka MTT03C-100E
| Název parametru | Hodnota |
|---|---|
| Provedení měřiče | digitální |
| Typ zkušebního přístroje | měření momentu |
| Vzorkovací kmitočet | 2000 Hz |
| Přesnost | ± 0.5 % |
| Výstupy | USB |
| Kapacita momentových přístrojů | 1150 Ncm |
| Rozlišení | 1 Ncm |
| Jednotky měření | Ncm, ozFin, lbFin |
| Hmotnost | 0.8 kg |
Prohlédněte si fotografie Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Zkušební přístroj momentu víčka MTT03C-100E
Stojan na desku stolu (na objednávku)
