Zkušební přístroj momentu MTT05-25E
Zkušební přístroj momentu MTT05-25E
Zkušební přístroj momentu MTT05-25E
Zkušební přístroj momentu MTT05-25E
Zkušební přístroj momentu MTT05-25E
Zkušební přístroj momentu MTT05-25E
Zkušební přístroj momentu MTT05-25E
Zkušební přístroj momentu MTT05-25E
Zkušební přístroj momentu MTT05-25E
Varianty produktu

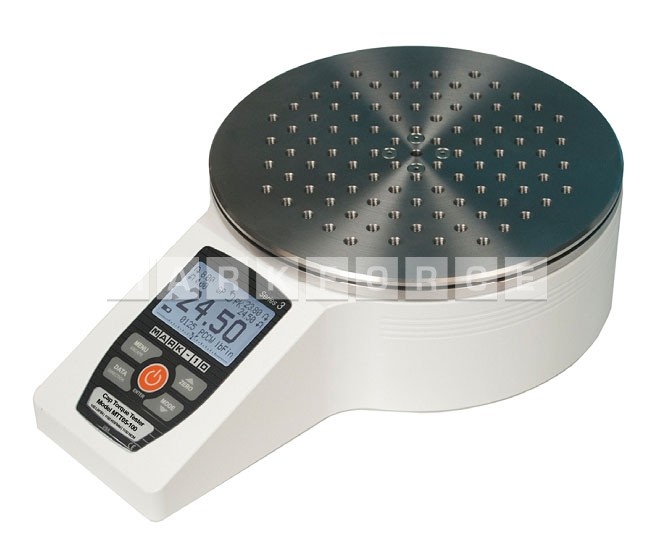

- Digitální zkušební přístroj momentu s děrovanou deskou pro montáž vzorků.
- Kapacita přístroje 290 Ncm (25 lbFin).
- Rozlišení 0,2 Ncm (0,01 lbFin).
- Deska z nerezové oceli, #10 - 32 závitových otvorů.
- Závitové otvory nejsou provrtané skrz desku, pro ochranu před nečistotami a kapalinami.

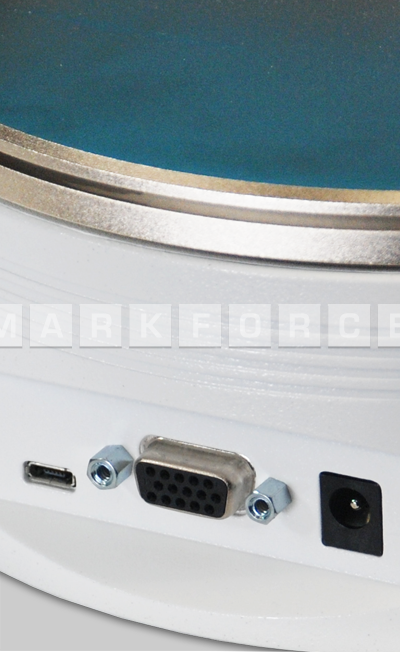

- USB, RS-232, Mitutoyo a analogové výstupy.
- Automatický výstup, ukládání dat a nulování při přetržení vzorku.
- Detekce první / druhé špičky pro testování momentu nástroje, uzávěrů a další aplikace.
- Datová paměť na 1000 záznamů se statistikami a výstupy.
- Ochrana heslem zabraňující neoprávněným změnám.
- Programovatelné nastavení indikátorů a výstupů pro stanovení vyhověl / nevyhověl zkoušek.
- Vysokorychlostní 7000 Hz vzorkovací frekvence přesně vystinuje špičkové hodnoty točivého momentu.
- Konfigurovatelný zvukový alarm a tóny kláves.
- 5 volitelných jednotek měření.
- MESURTM Lite software pro sběr dat.
Řada univerzálních měřičů točivého momentu TT05 je určena pro celou řadu aplikací až do 11,5 Nm. Pracovní plocha z nerezové oceli obsahuje matici závitových otvorů, které jsou ideální pro umístění specializovaných přípravků. Robustní konstrukce a jednoduché intuitivní ovládání umožňují použití v laboratorních a výrobních prostředích.
Přesnost ± 0,3% a velmi rychlá vzorkovací frekvence 7000 Hz zajišťují spolehlivé a konzistentní výsledky testů, a to i u velmi rychlých akčních aplikacích. Ochrana heslem zabraňuje neoprávněným změnám nastavení a kalibrace.

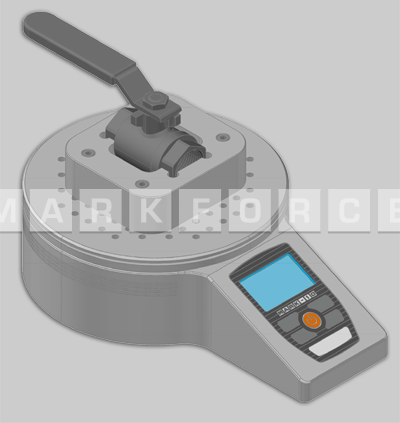

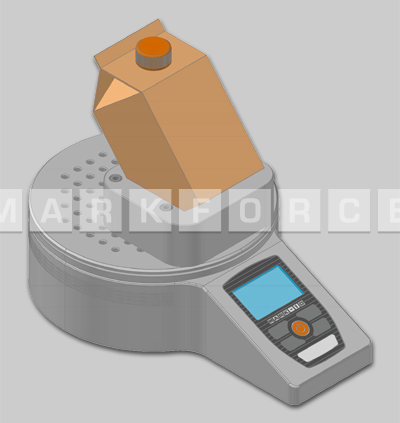

TT05 zahrnují řadu sofistikovaných funkcí pro zvýšení produktivity, včetně USB, RS-232, Mitutoyo a analogových výstupů, automatického výstupu dat a nulování okamžitě po zlomení vzorku. K dispozici je také paměťové úložiště pro 1000 záznamů, ukazatele vyhověl / nevyhověl a další funkce. Detekce prvního / druhého špičkového točivého momentu je užitečná pro testování krouticího momentu nářadí, zkoušky zavírání, a další aplikace.

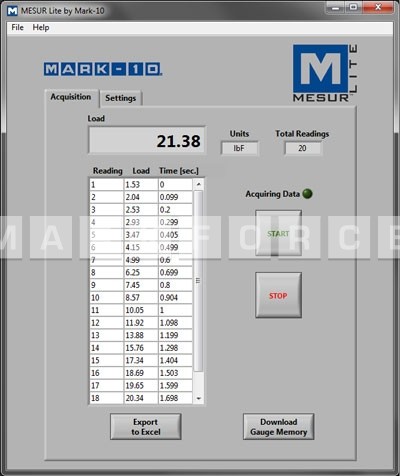

Série TT05 testerů zahrnuje v základním balení software pro získávání dat MESURTM Lite, který tabeluje kontinuální nebo jednotlivé bodové záznamy. Data uložená v paměti TT05 lze snadno ve velkém stáhnout. Export jedním kliknutím do Excelu umožňuje další manipulaci s daty.
Technické parametry:
| Přesnost | ± 0,3 % plného rozsahu měření |
|---|---|
| Vzorkovací frekvence | 7000 Hz |
| Napájení | AC nebo dobíjecí baterie. Multikrokový indikátor stavu baterie na displeji, měřič se automaticky vypne při nízkém stavu bateriel |
| Životnost baterie |
Podsvícení: až 7 hodin nepřetržitého provozu. Bez podsvícení: až 24 hodin nepřetržitého provozu. |
| Jednotky měření | ozFin, lbFin, kgFmm, Nm, Ncm |
| Výstupy |
USB / RS-232: Konfigurovatelné až do 115 200 baud. Obsahuje jazyk pro ovládání měřiče GCL 2 pro plné ovládání pomocí počítače. Mitutoyo (Digimatic): Sériový BCD, vhodný pro všechny přístroje slučitelné s Mitutoyo SPC. Analog: ± 1 VCD, ± 0,25% plné stupnice při kapacitě. Univerzální: Tři výstupy s otevřeným konektorem, jeden vstup. Nastavené hodnoty: Tři linky s otevřeným konektorem. |
| Ochrana před přetížením | 150% plného rozsahu (na displeji se zobrazí "OVER" při hodnotě 100% a vyšší). |
| Hmotnost | 4,9 kg |
| Součásti balení | AC adaptér 220 V, baterie, stručný návod k obsluze, USB kabel, zdrojové CD (ovladač USB, software MESURTM Lite, DEMO verze software MESURTM gauge, uživatelská příručka), NIST certifikát kalibrace (data jsou k dispozici za příplatek). |
Porovnání přístrojů řady TT05:
| Kapacita x rozlišení | |||||
|---|---|---|---|---|---|
| Model | lbFin | ozFin | kgFmm | Ncm | Nm |
| MTT05-12E | 12 x 0,005 | 192 x 0,1 | 14 x 0,01 | 135 x 0,1 | 1,35 x 0,001 |
| MTT05-25E | 25 x 0,01 | 400 x 0,2 | 28 x 0,02 | 290 x 0,2 | 2,9 x 0,002 |
| MTT05-50E | 50 x 0,02 | 800 x 0,5 | 58 x 0,05 | 570 x 0,5 | 5,7 x 0,005 |
| MTT05-100E | 100 x 0,05 | 1600 x 1,0 | 116 x 0,1 | 1150 x 0,5 | 11,5 x 0,005 |
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
|
MESURgauge Software Možnost vytváření tabulek a diagramů zátěže v závislosti na čase nebo dráze. Dále výpočet statistik, export do Excelu aj. Vyžaduje výstupní kabel. |
15-1004E |
| Certifikát kalibrace s daty | CERT |
| Náhradní USB kabel | 09-1165E |
| Náhradní dobíjecí baterie | 08-1026E |
| Náhradní AC adaptér, 220 V | AC1031E |
- AC adaptér 220 V.
- Baterie.
- Stručný návod k obsluze.
- USB kabel.
- Zdrojové CD (ovladač USB, software MESURTM Lite, DEMO verze software MESURTM gauge, uživatelská příručka).
-
NIST certifikát kalibrace (data jsou k dispozici za příplatek).
Technická data k porovnání Zkušební přístroj momentu MTT05-25E
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření momentu |
| Vzorkovací kmitočet | 7000 Hz |
| Přesnost | ± 0.3 % |
| Výstupy | USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty |
| Kapacita momentových přístrojů | 290 Ncm |
| Rozlišení | 0.2 Ncm |
| Jednotky měření | Ncm, ozFin, lbFin, kgFmm, Nm |
| Rozměry | 177.8 x 270.5 x 70.1 mm |
| Hmotnost | 4.9 kg |
