Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Úchop na vytažení korku G1105
předchozí
další
Úchop na vytažení korku G1105
Úchop na vytažení korku G1105
Úchop na vytažení korku G1105
Úchop na vytažení korku G1105
Úchop na vytažení korku G1105
Varianty produktu

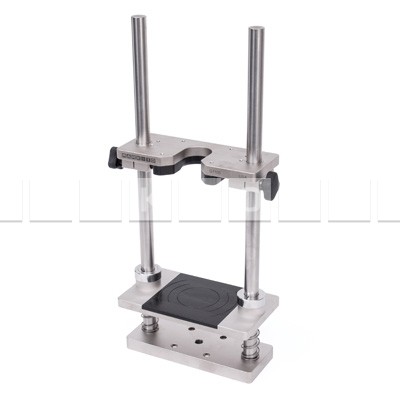

- Přípravek určený k měření síly nutné pro vytažení korkové zátky z láhve, dle ISO 9727.
- Pojme až 1,5 l lahve a je kompatibilní s přírodními i syntetickými zátkami.
- Doporučujeme použití měřiče síly a manuálního testovacího stojanu ES30 nebo motorizovaného stojanu ESM303.
- Pro přizpůsobení výšky sloupku je nutný prodlužovací sloupek.
- Kapacita 1000 N.
- Hmotnost 4,3 kg.

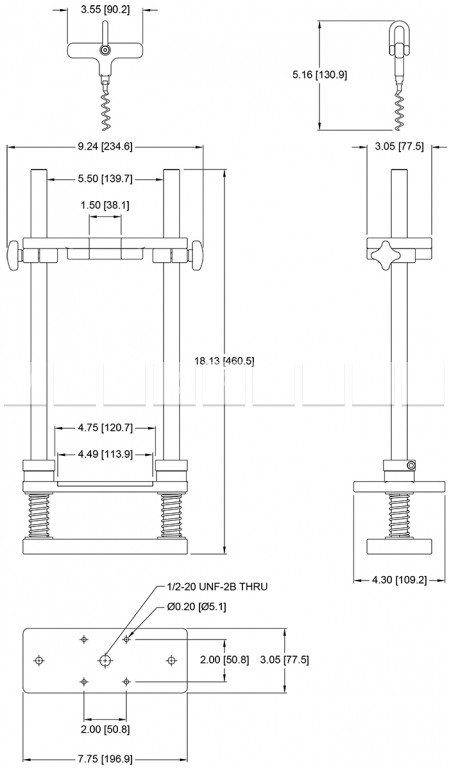

- Rozměry 196,9 x 77,5 x 460,5 mm.
Postup použití:

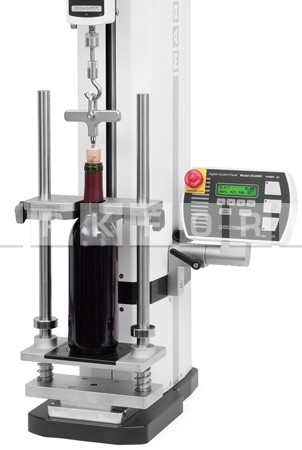

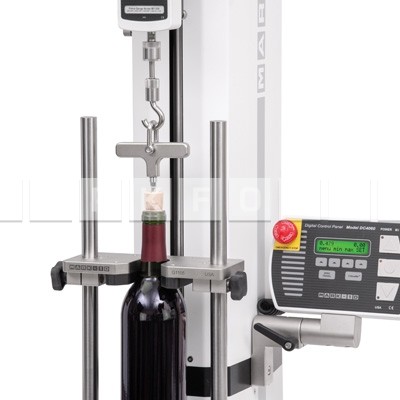

Láhev vložte do pružinového zásobníku a zajistěte krk lahve horní konzolou. Pro povrchy, které přicházejí do styku s lahví, se používá materiál Delrin, který zabraňuje poškození lahve a vzorku. Zašroubujte dodanou sestavu vývrtky do zátky a pomocí otočného háku z měřiče síly zasuňte očkový šroub na konec sestavy se zátkou.
Poznámka: pro použití na zkušebním stojanu ESM303 je vzhledem k výšce tohoto přípravku nutné prodloužení sloupku minimálně o 150 mm. Prodloužení jsou vyžadována také pro většinu ostatních motorizovaných a ručních stojanů.

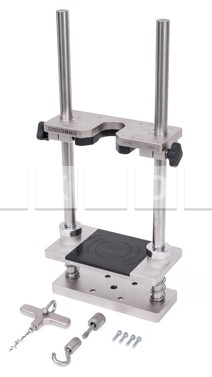

- Základna.
- Montáž na zátku.
- G1035 velký háček, 5/16-18.
- G1018-2 otočný adaptér, 5/16-18.
-
Hardware pro montáž na testovací stojan.
Technická data k porovnání Úchop na vytažení korku G1105
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Kapacita silových přístrojů | 1000 N |
| Rozměry | 196,9 x 77,5 x 460,5 mm |
| Rozměry (š x h x v) | 4.3 mm |
| Typ | úchop |
Náhradní díly (2)
Zobrazení:
Obrázkové
Tabulkové
Háček velký G1035E
Tento háček je ideální pro různé tahové zkoušky. Při jeho použití s měřičem síly a zkušebním zařízením lze vytvořit kompletní testovací systém. Velikost háčku 48,3 mm, kapacita 2500 N.
Otočný adaptér G1018-2E
Tento adaptér se používá mezi kteroukoliv svěrkou a měřičem síly, kde díky otáčení umožňuje správné vyrovnání vzorku. Je určeny pouze v aplikacích pro zkoušky tahem. Kapacita 2500 N.
