Varianty produktu
◄
►
- Motorizované testovací zařízení určené ke zjišťování tahu vodičů, drátů, apod.
- Max. průměr vodiče 6,3 mm (3 AWG).
- Max. kapacita 1000 N.
- Rozlišení 0,5 N.
- Měření v reálném čase a zobrazování špičkových hodnot.
- Volitelná zkušební rychlost.
- Automatický start po vložení vzorku.
- Automatické vracení po přetržení vzorku nebo zatížení.
- USB, RS-232, Mitutoyo (Digimatic) a analogové výstupy.
- Automatické vracení / výstup / ukládání dat / nulování při přetržení vzorku.
- 2000 bodová datová paměť se statistikami, výstupem a uložením datumu a času (volitelně).
- Ochrana heslem zabraňující neoprávněným změnám.
- Ukazatal vyhovuje / nevyhovuje, zvukový alarm a výstupy.
- Uložení a načítání až 500 profilů pro různé zkušební požadavky (volitelně).
- Vytažení vzorku do určitého zatížení nebo udržovací zatížení po určitou dobu, podle UL 486A/B (volitelně).
- Datum / čas uložený u všech dat (volitelně).

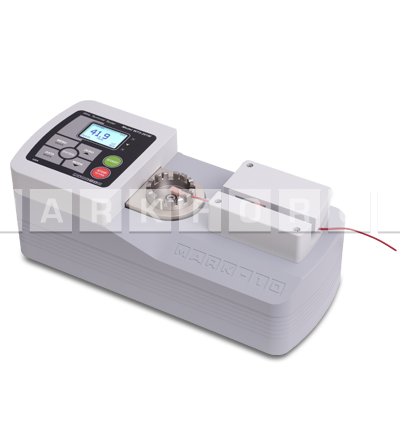

WT3-201M motorizované zkušební zařízení je určené pro měření tažné síly drátu či vodičů do síly až 1 kN. Tester je v souladu s UL, ISO, ASTM, SAE, MIL a dalšími požadavky na destruktivní testování. K dispozici jsou však také nedestruktivní zkoušky, jako např. vytažení do určité zátěže nebo zachování zatížení po určitou dobu, podle požadavků UL 486A/B. Programovatelné vyhověl / nevyhověl limity s červeným a zeleným indikátorem a zvukovým alarmem napomáhají identifikaci nevyhovujících vzorků.

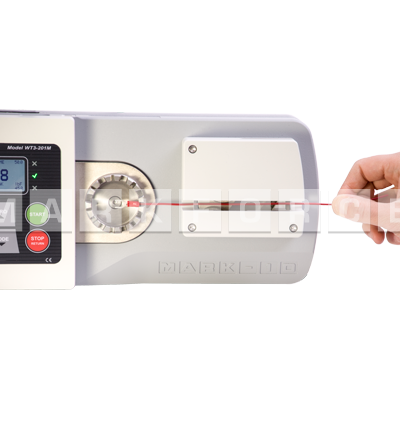

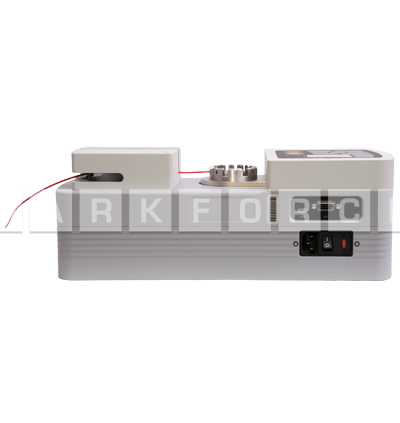

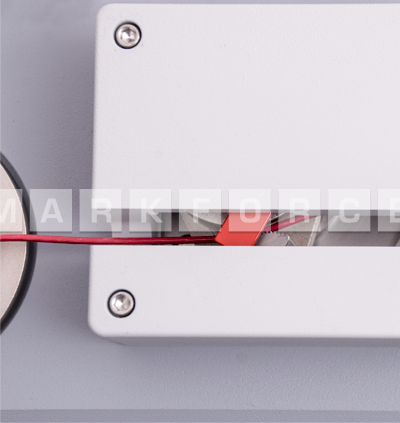

Tester pojme dráty o velikosti až AWG 3 (6,3 mm) nebo vlastní velikosti vzorků. Automatický start zahájí test okamžitě po vložení vzorku do přístroje. Pokud testovaný drát praskne, měřič automaticky spustí vracení, zobrazení špičkové síly, uložení špičkové síly nebo automaticky vynuluje displej, čímž se zvyšuje produktivita testu. Další testování lze provádět pomocí dostupných profilů, jejichž prostřednictvím můžete zpracovávat vícenásobné testovací sady. Profily můžete libovolně ukládat a načítat.
Interní úložiště dat a statistické výpočty jsou k dispozici až do 2000 naměřených hodnot, s dostupným datem a časovým údajem pro každý uložený datový bod. Data lze přenést do osobního počítače nebo jiného datového kolektoru přes USB, RS-232, Mitutoyo (Digimatic) nebo analogové výstupy.

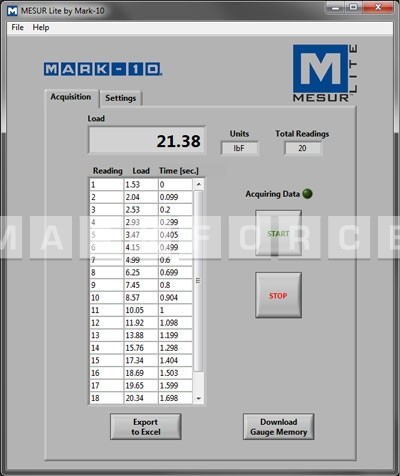

WT3-201M zahrnuje MESURTM Lite software pro získávání dat. Tento program tabeluje kontinuální nebo jednotlivá bodová data. Export jedním kliknutím přímo do Excelu umožňuje další manipulaci s daty.
Technická specifikace
| Kapacita x rozlišení | 200 x 0,1 lbF | 3 200 x 2 ozF | 100 x 0,05 kgF | 1 000 x 0,5 N | 1 x 0,0005 kN |
|---|---|
| Přesnost | ± 0,2% plného rozsahu |
| Průměr vodiče | AWG 30 - AWG 3 (0,3 - 6,3 mm) |
| Délka vodiče | min. 165 mm, vyjma zakončení |
| Max. prodloužení | 43 mm |
| Rychlost |
Testovací rychlost: 10 - 300 mm/min Rychlost při přibližování / vracení: 325 - 2400 mm/min |
| Přesnost nastavení rychlosti | ± 0,2% |
| Změna rychlosti při zatížení | ± 0% (krokový motor) |
| Napájení | univerzální vstup 80 - 240 VAC, 50/60 Hz |
| Vzorkovací frekvence | 7 000 Hz |
| Výstupy |
USB / RS-232: konfigurovatelné až do 115 200 baud. Mitutoyo: sériové BCD kompatibilní pro všechna Mitutoyo SPC zařízení. Analog: ± 1 VCD na plný výkon, ± 0,25% plného rozsahu. Obecný výstup: tři otevřené výstupy, jeden vstup. Nastavené hodnoty: tři otevřené linky. |
| Bezpečné přetížení | 150% plného rozsahu (displej zobrazuje "OVER" při hodnotě nad 110%) |
| Hmotnost | 12 kg |
| Obsah balení | Napájecí kabel, návod pro rychlý start, USB kabel, zdrojové CD (USB ovladač, MESURTM Lite software, MESURTM gauge DEMO software, uživatelský manuál), NIST certifikát o kalibraci |
| Pracovní podmínky | 4 - 38 °C, max. vlhkost 96% nekondenzující |
| Záruka | 3 roky |
Volitelné funkce (na objednávku)
Všechny níže uvedené funkce můžete zakoupit v rámci objednávky, nebo dodatečně přikoupit aktivační kód. K dispozici je také kompletní balíček všech funkcí za zvýhodněnou cenou.
Zkušební zařízení je dodáváno v demo módu, během kterého jsou všechny dostupné funkce dočasně k dispozici během prvních 160 hodin provozu.
| Funkce | Kód | Popis |
|---|---|---|

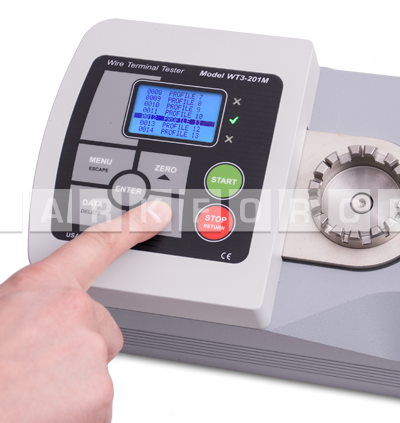

| Profily | WF010 | Ukládání a načítání sady testovacích parametrů, např. rychlost, vyhověl / nevyhověl limity, jednotky měření, atd. Max. 500 profilů. |
| Vytažení do zatížení | WF011 | Tester zastaví při dosažení definovaného zatížení. |
| Zatížení po určitou dobu | WF012 | Tester zastaví při dosažení definovaného zatížení a udržuje nastavené zatížení po specifikovanou dobu. |
| Údaje o datu a čase | WF013 | Pro každý datový bod se ukládá datum a čas testování. |
| Kompletní balíček funkcí | WFCOMP | Zahrnuje všechny volitelné funkce popsané výše. |
| Volitelné příslušenství | Kód |
|---|---|
| Certifikát o kalibraci s daty | CERT |
| MESURTM gauge software | 15-1004 |
| Přenosný kufřík pro | WT3004 |
| Kruhová montážní svěrka | WT3002 |
| Prázdná koncová svěrka určená pro strojové zpracování | WT3003 |
| Kalibrační sada | AC1049 |
| Kabel, z měřiče do RS-232 | 09-1163 |
| Náhradní USB kabel | 09-1165 |
- Napájecí kabel.
- Návod pro rychlý start.
- USB kabel.
- Zdrojové CD (USB ovladač, MESURTM Lite software, MESURTM gauge DEMO software, uživatelský manuál).
-
NIST certifikát o kalibraci.
Technická data k porovnání Testovací zařízení tahu vodičů WT3-201ME
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Vzorkovací kmitočet | 7000 Hz |
| Přesnost | ± 0,2 % % |
| Výstupy | USB, RS-232, Mitutoyo (Digimatic), analog, univerzální, nastavené hodnoty |
| Kapacita silových přístrojů | 1000 N |
| Rozlišení | 0.5 N |
| Jednotky měření | lbF, ozF, kgF, N, kN |

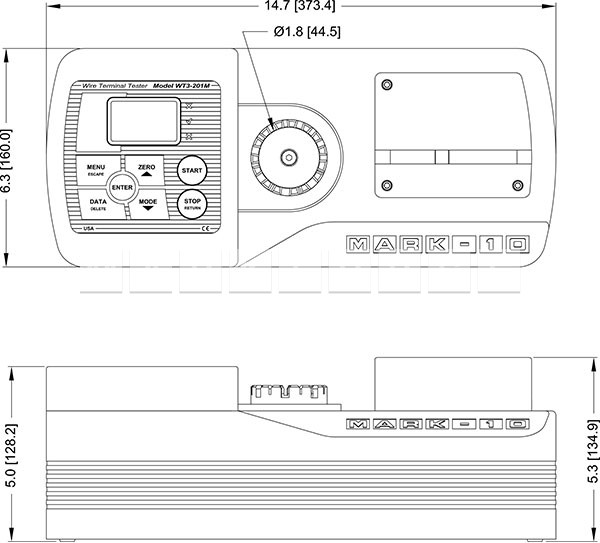

| Rozměry (š x h x v) | 373.4 x 160.0 x 128.2 mm |
| Hmotnost | 12 kg |
Příslušenství (10)
Zobrazení:
Obrázkové
Tabulkové
Profily WF010
Ukládání a načítání sady testovacích parametrů, např. rychlost, vyhověl / nevyhověl limity, jednotky měření, atd. Max. 500 profilů.
Vytažení do zatížení WF011
Tester zastaví při dosažení definovaného zatížení.
Zatížení po určitou dobu WF012
Tester zastaví při dosažení definovaného zatížení a udržuje nastavené zatížení po specifikovanou dobu.
Údaje o datu a čase WF013
Pro každý datový bod se ukládá datum a čas testování.

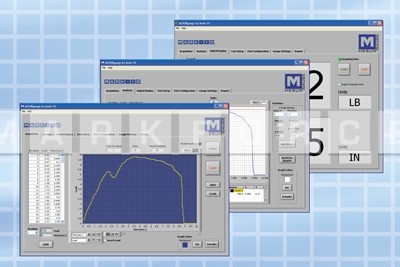

Software pro analýzu zátěže a dráhy MESURgauge 15-1004E
MESURgauge je program pro měření a analýzu, určený k rozšíření funkčnosti přístrojů k měření síly a momentu. MESURgauge sbírá údaje z jakéhokoliv měřiče síly nebo momentu s výstupem RS-232, a zobrazuje data ve formě tabulky nebo grafu.

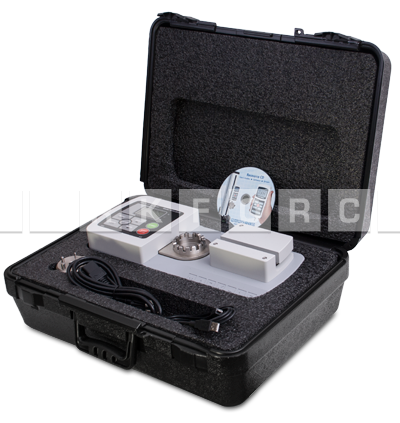

Kufřík pro WT3-201 WT3004
Poskytuje úložný prostor pro tester WT3-201, kruhový terminál, napájecí a USB kabel a další příslušenství.

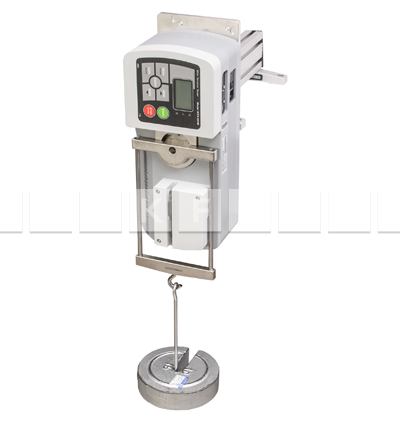

Kalibrační sada pro WT3-201/WT3-201M AC1049
Kompletní sada držáků a hadrwaru pro kalibraci testeru WT3-201/WT3-201M. Váhy nejsou součástí balení.
Komunikační kabel 09-1163E
Komunikační kabel od zkušebních zařízení síly série M4 a M5 do RS232 DB-9.
Komunikační kabel 09-1165E
USB komunikační kabel propojující zkušební zařízení síly série M3, M4 a M5 s počítačem.
Kompletní balíček funkcí WFCOMP
Zahrnuje všechny volitelné funkce určené pro tester vodičů a kabelů.
