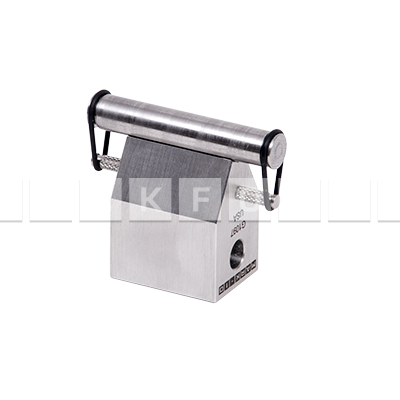

Svěrka pro testování ohybu G1097, horní kovadlinka
Svěrka pro testování ohybu G1097, horní kovadlinka
Svěrka pro testování ohybu G1097, horní kovadlinka

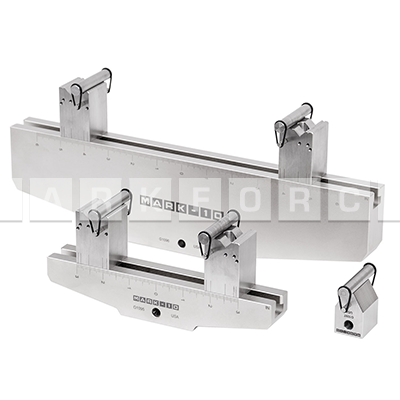

Sada svěrek pro testování ohybu
Svěrka pro testování ohybu G1097, horní kovadlinka
Varianty produktu
◄
►
- Svěrka určená pro tří a čtyřbodové testování ohybu plastů, kovů, keramiky, trubek, a dalších materiálů.
- Horní kovadlinka s jedním válečkem.
- Integrované koncové očko.
- Pojme široký rozsah velikostí vzorku.
- Robustní konstrukce.
- Kompatibilní s následujícími zkušebními stojany: ESM303, ESM1500, TSFM500-DC, ES30, TSA750, TSC1000, TSF.
- Montáž pouze na očkové zakončení, upevněné na stojan či měřič.
- Doporučujeme použití s motorizovanými stojany.
- Kapacita 10 kN.
- Hmotnost 0,2 kg.
- Materiál krytu 303 SS.
- Materiál válečku 416 SS, tvrzený.
- Balení zahrnuje jeden 10 mm váleček a o-kroužek.

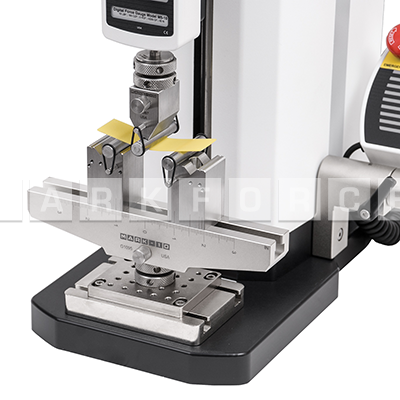

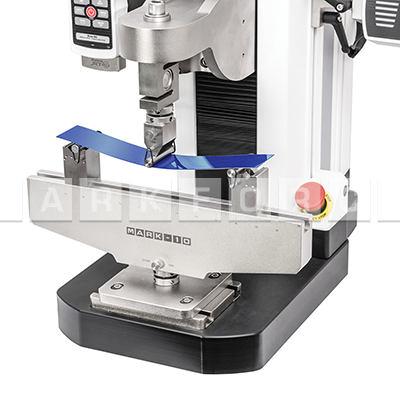

Tato rodina svěrek je navržena pro tří a čtyřbodové testování ohybu plastů, kovů, keramiky, trubek, aj. K dispozici jsou dvě velikosti spodní základny, horní kovadlinka a volitelné průměry válečků. Pro tříbodové testování se používá spodní základna s horní kovadlina, pro čtyřbodové testování zvolte dvě spodní základny. Svěrky jsou provedeny v souladu s ASTM C393, C1161, D790 a souvisejícími normami.
Základny mají pohyblivé bloky s několika kllínovými drážkami, akceptujícími několik průměru válečků. 10 mm válečky jsou zahrnuty v balení, ale k dispozici jsou také jiné průměry válečků.
Základny mají vyryté pravítko s dvojí metrikou v palcích a milimetrech. Integrované koncové očko usnadňuje montáž svěrek na zkušební stojany či měřič síly. Základny také zahrnují průchozí otvory a upevňovací šrouby pro přímou montáž na testovací stojany.
Související produkty:
| Produkt | Kód |
|---|---|
| Spodní základna, kapacita 2,5 kN | G1095 |
| Spodní základna, kapacita 10 kN | G1096 |
| Válečky, průměr 1 mm, sada čtyř kusů | AC1067 |
| Válečky, průměr 2 mm, sada čtyř kusů | AC1067-1 |
| Válečky, průměr 5 mm, sada čtyř kusů | AC1067-2 |
| Náhradní sada válečků, průměr 10 mm, sada čtyř kusů | AC1067-3 |
Svěrka pro testování ohybu G1097, horní kovadlinka
Technická data k porovnání Svěrka pro testování ohybu G1097, horní kovadlinka
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Typ | svěrka |
| Kapacita silových přístrojů | 10000 N |
Datový list (EN) (4602 kB)
Příslušenství (5)
Zobrazení:
Obrázkové
Tabulkové
Svěrka pro testování ohybu G1095, spodní základna
Svěrka určená pro tří a čtyřbodové testování ohybu plastů, kovů, keramiky, trubek, a dalších materiálů. Spodní základna o šířce 211,6 mm, vzdálenost válečků 12,2 - 152,4 mm. Kapacita 2,5 kN.
Svěrka pro testování ohybu G1096, spodní základna
Svěrka určená pro tří a čtyřbodové testování ohybu plastů, kovů, keramiky, trubek, a dalších materiálů. Spodní základna o šířce 364,0 mm, vzdálenost válečků 12,2 - 304,8 mm. Kapacita 10 kN.
Válečky pro testování ohybu, 1mm, sada 4 ks AC1067
Sada válečků obsahuje čtyři ocelové válečky o průměru 1 mm a osm o-kroužků. Je určena pro svěrky testující ohyb.
Válečky pro testování ohybu, 2mm, sada 4 ks AC1067-1
Sada válečků obsahuje čtyři ocelové válečky o průměru 2 mm a osm o-kroužků. Je určena pro svěrky testující ohyb.
Válečky pro testování ohybu, 5mm, sada 4 ks AC1067-2
Sada válečků obsahuje čtyři ocelové válečky o průměru 5 mm a osm o-kroužků. Je určena pro svěrky testující ohyb.
Alternativní zboží (1)
Zobrazení:
Obrázkové
Tabulkové
Válečky pro testování ohybu, 10mm, sada 4 ks AC1067-3
Sada válečků obsahuje čtyři ocelové válečky o průměru 10 mm a osm o-kroužků. Je určena pro svěrky testující ohyb.
