Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Svěrka pro testování ohybu G1096, spodní základna
předchozí
další
Svěrka pro testování ohybu G1096, spodní základna
Svěrka pro testování ohybu G1096, spodní základna
Svěrka pro testování ohybu G1096, spodní základna
Sada svěrek pro testování ohybu
Svěrka pro testování ohybu G1096, spodní základna
Varianty produktu
◄
►
- Svěrka určená pro tří a čtyřbodové testování ohybu plastů, kovů, keramiky, trubek, a dalších materiálů.
- Spodní základna o šířce 364,0 mm.
- Pravítko s dvojí metrikou - v palcích a milimetrech.
- Integrované koncové očko.
- Pojme široký rozsah velikostí vzorku.
- Robustní konstrukce.
- Kompatibilní s následujícími zkušebními stojany: ESM303, ESM1500, TSFM500-DC, ES30, TSA750, TSC1000, TSF.
- Doporučujeme použití s motorizovanými stojany.
- Vzdálenost válečků 12,2 - 304,8 mm.
- Kapacita 10 kN.
- Hmotnost 3,2 kg.
- Materiál krytu 2024 Al.
- Materiál bloku 303 SS.
- Materiál válečku 416 SS, tvrzený.
- Balení zahrnuje šrouby pro montáž k testovacímu stojanu, dva 10 mm válečky a o-kroužek.
Tato rodina svěrek je navržena pro tří a čtyřbodové testování ohybu plastů, kovů, keramiky, trubek, aj. K dispozici jsou dvě velikosti spodní základny, horní kovadlinka a volitelné průměry válečků. Pro tříbodové testování se používá spodní základna s horní kovadlina, pro čtyřbodové testování zvolte dvě spodní základny. Svěrky jsou provedeny v souladu s ASTM C393, C1161, D790 a souvisejícími normami.
Základny mají pohyblivé bloky s několika kllínovými drážkami, akceptujícími několik průměru válečků. 10 mm válečky jsou zahrnuty v balení, ale k dispozici jsou také jiné průměry válečků.
Základny mají vyryté pravítko s dvojí metrikou v palcích a milimetrech. Integrované koncové očko usnadňuje montáž svěrek na zkušební stojany či měřič síly. Základny také zahrnují průchozí otvory a upevňovací šrouby pro přímou montáž na testovací stojany.
Související produkty:
| Produkt | Kód |
|---|---|
| Spodní základna, kapacita 2,5 kN | G1095 |
| Horní kovadlina, kapacita 10 kN | G1097 |
| Válečky, průměr 1 mm, sada čtyř kusů | AC1067 |
| Válečky, průměr 2 mm, sada čtyř kusů | AC1067-1 |
| Válečky, průměr 5 mm, sada čtyř kusů | AC1067-2 |
| Náhradní sada válečků, průměr 10 mm, sada čtyř kusů | AC1067-3 |
Svěrka pro testování ohybu G1096, spodní základna
Technická data k porovnání Svěrka pro testování ohybu G1096, spodní základna
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Typ | svěrka |
| Kapacita silových přístrojů | 10000 N |

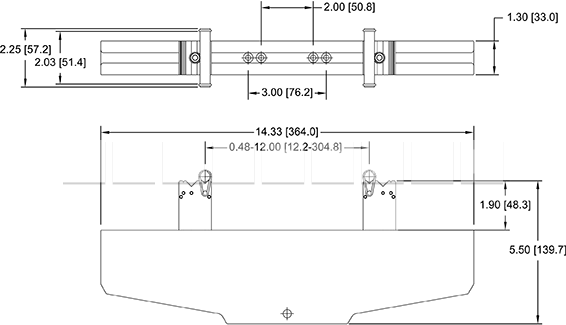

| Rozměry | 364.0 x 33.0 x 139.7 mm |
| Hmotnost | 3.2 kg |
Datový list (EN) (4602 kB)
