Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Senzor točivého momentu, univerzální MR51-20ZE
Obj. číslo:
106001257
Výrobce:
Kategorie:
Dostupnost:
4 - 7 týdnů
přímý dovoz z USA
předchozí
další
Senzor točivého momentu, univerzální MR51-20ZE
Senzor točivého momentu, univerzální MR51-20ZE
Senzor točivého momentu, univerzální MR51-20ZE
Senzor točivého momentu, univerzální MR51-20ZE
Senzor točivého momentu, univerzální MR51-20ZE
Senzor točivého momentu, univerzální MR51-20ZE
Senzor točivého momentu, univerzální MR51-20ZE
Varianty produktu
- Kapacita 14 Ncm (20 ozFin).
- Rozlišení 0,01 Ncm (0,01 ozFin).

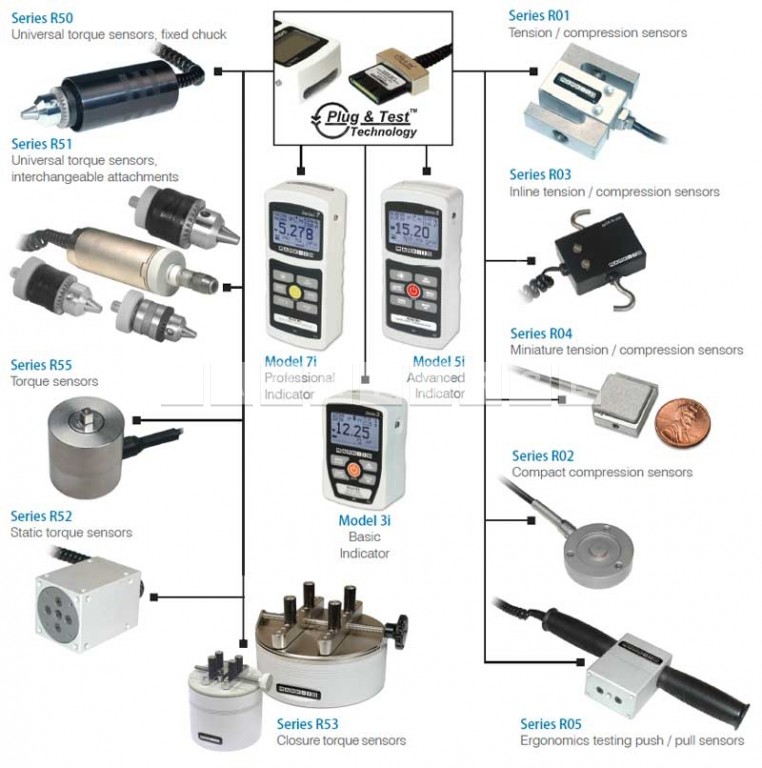

- Člen Plug & TestTM rodiny výměnných snímačů a indikátorů.
- Robustní hliníkové pouzdro.
- Senzor krouticího (točivého) momentu.
- NIST certifikát kalibrace s daty.
- Přesnost ± 0,20% + indikátor.
- Hmotnost 0,6 kg.
- Záruka 3 roky.

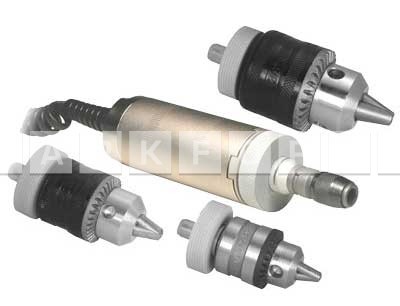

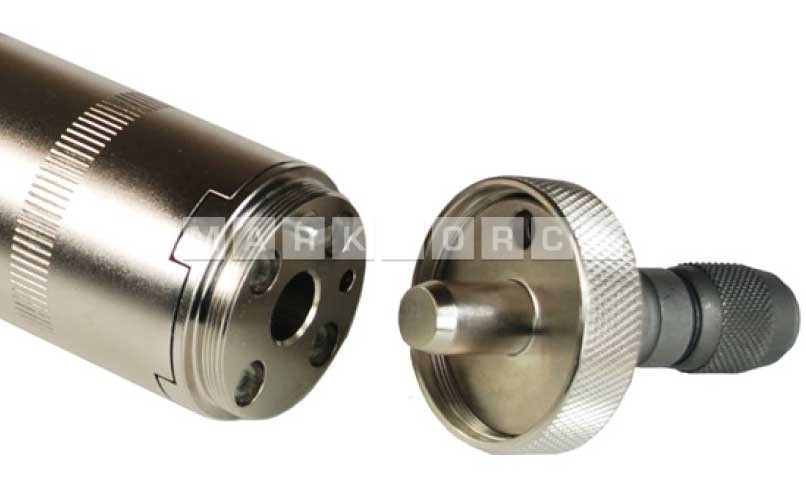

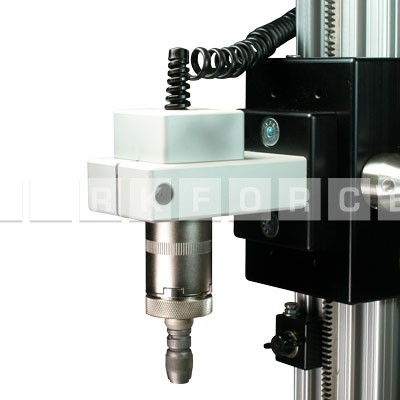

Senzor krouticího momentu určený pro měření obousměrného momentu v širokých škálách aplikací, které vyžadují různé velikosti vzorku. K dispozici jsou tři kapacity vyměnitelného sklíčidla a držák. Senzor může být použit jako ruční zařízení nebo namontován na zkušební stojan točivého momentu. K dispozici jsou kapacity od 7 do 1150 Ncm (10 až 1600 ozFin).

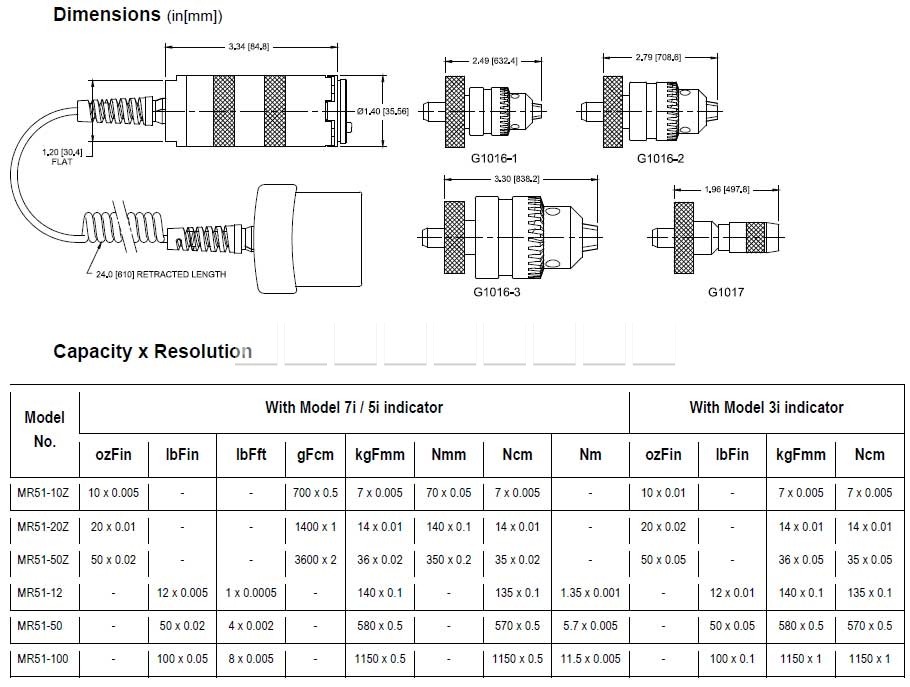

Porovnání snímačů řady R51:
| Model | Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i | |||||||
|---|---|---|---|---|---|---|---|---|
| lbFin | ozFin | lbFft | gFcm | kgFmm | Nmm | Ncm | Nm | |
| MR51-10Z | - | 10 x 0,005 | - | 700 x 0,5 | 7 x 0,005 | 70 x 0,05 | 7 x 0,005 | - |
| MR51-20Z | - | 20 x 0,01 | - | 1400 x 1 | 14 x 0,01 | 140 x 0,1 | 14 x 0,01 | - |
| MR51-50Z | - | 50 x 0,02 | - | 3600 x 2 | 36 x 0,02 | 350 x 0,2 | 35 x 0,02 | - |
| MR51-12 | 12 x 0,005 | 192 x 0,1 | 1 x 0,0005 | - | - | - | 135 x 0,1 | 1,35 x 0,001 |
| MR51-50 | 50 x 0,02 | 800 x 0,5 | 4 x 0,002 | - | - | - | 570 x 0,5 | 5,7 x 0,005 |
| MR51-100 | 100 x 0,05 | 1600 x 1 | 8 x 0,005 | - | - | - | 1150 x 0,5 | 11,5 x 0,005 |
| Model | Kapacita x rozlišení - s měřicími přístroji řady 3i | |||
|---|---|---|---|---|
| lbFin | ozFin | kgFmm | Ncm | |
| MR51-10Z | - | 10 x 0,01 | 7 x 0,005 | 7 x 0,005 |
| MR51-20Z | - | 20 x 0,02 | 14 x 0,01 | 14 x 0,01 |
| MR51-50Z | - | 50 x 0,05 | 36 x 0,05 | 36 x 0,05 |
| MR51-12 | 12 x 0,01 | 192 x 0,2 | - | 135 x 0,1 |
| MR51-50 | 50 x 0,05 | 800 x 1 | - | 570 x 0,5 |
| MR51-100 | 100 x 0,1 | 1600 x 2 | - | 1150 x 1 |
Velikostní tabulka senzorů R51:
| G1016-1 | Jakobovo sklíčidlo pro R51, 0,028" - 0,25" |
|---|---|
| G1016-2 | Jakobovo sklíčidlo pro R51,0,062" - 0,375" |
| G1016-3 | Jakobovo sklíčidlo pro R51, 0,078" - 0,5" |
| G1017 | Upínač bitů pro R51, 1/4" HEX |
Senzor točivého momentu, univerzální MR51-20ZE
Technická data k porovnání Senzor točivého momentu, univerzální MR51-20ZE
| Název parametru | Hodnota |
|---|---|
| Typ snímače | snímač momentu |
| Řada snímače | R51 - moment, výměnné nástavce |
| Přesnost | ± 0.2 % |
| Kapacita momentových přístrojů | 14.0 Ncm |
| Rozlišení | 0.01 Ncm |
| Jednotky měření | Ncm, ozFin, kgFmm, gFcm, Nmm |
| Rozměry | 84.8 x 35.5 mm |
| Hmotnost | 0.6 kg |
Příslušenství (4)
Zde naleznete volitelné příslušenství, alternativní a související produkty pro Senzor točivého momentu, univerzální MR51-20ZE
Zobrazení:
Obrázkové
Tabulkové
Nástavec ke snímání momentu G1016-1E
Tento nástavec se montuje přímo na snímače momentu řady STH pro různé aplikace k měření momentu. Jakobovo sklíčidlo pro STH, průměr hrotu 0,7 - 6,3 mm.
Nástavec ke snímání momentu G1016-2E
Tento nástavec se montuje přímo na snímače momentu řady STH pro různé aplikace k měření momentu. Jakobovo sklíčidlo pro STH, průměr hrotu 1,6 - 9,5 mm.
Nástavec ke snímání momentu G1016-3E
Tento nástavec se montuje přímo na snímače momentu řady STH pro různé aplikace k měření momentu. Jakobovo sklíčidlo pro STH, průměr hrotu 2.0 - 12,7 mm.
Nástavec ke snímání momentu G1017E
Tento nástavec se montuje přímo na snímače momentu řady STH pro různé aplikace k měření momentu. Držák hrotu pro STH, průměr koncovky 6,35 mm (1/4").
