Senzor točivého momentu, univerzální MR50-20ZE
Senzor točivého momentu, univerzální MR50-20ZE
Senzor točivého momentu, univerzální MR50-20ZE
Senzor točivého momentu, univerzální MR50-20ZE
Senzor točivého momentu, univerzální MR50-20ZE
Senzor točivého momentu, univerzální MR50-20ZE
Senzor točivého momentu, univerzální MR50-20ZE
Varianty produktu
- Kapacita 14,0 Ncm (20 ozFin).
- Rozlišení 0,01 Ncm (0,01 ozFin).

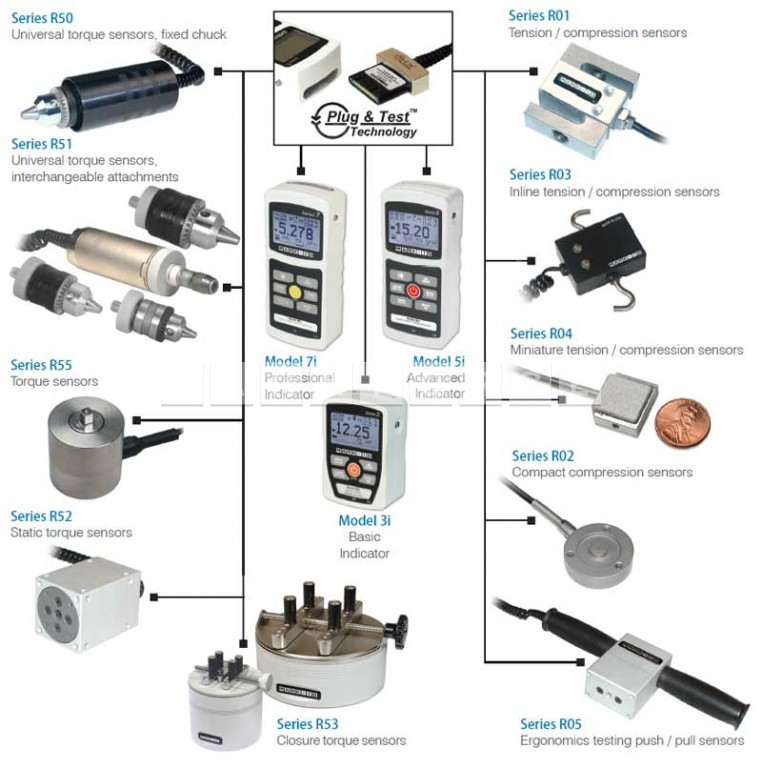

- Člen Plug & TestTM rodiny výměnných snímačů a indikátorů.
- Robustní hliníkové pouzdro.
- Senzor krouticího (točivého) momentu.
- NIST certifikát kalibrace s daty.
- Přesnost ± 0,35% + indikátor.
- Hmotnost 0,6 kg.
- Záruka 3 roky.

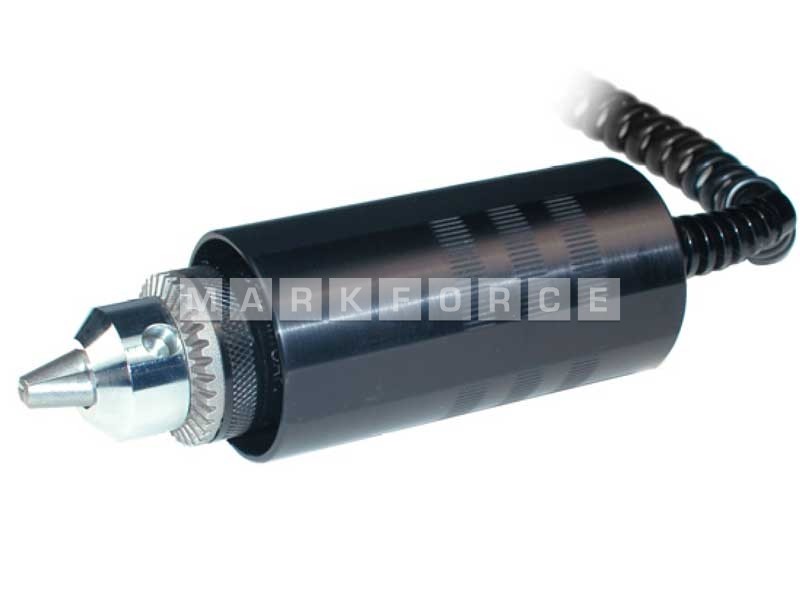

Senzor krouticího momentu určený pro měření obousměrného momentu v širokých škálách aplikací. Obsahuje sklíčidlo pro vzorky o průměru až 12,7 mm (1/2"), v závislosti na kapacitě. Senzor může být použit jako ruční zařízení nebo namontován na zkušební stojan točivého momentu. K dispozici jsou kapacity od 7 do 1150 Ncm (10 až 1600 ozFin).
Porovnání snímačů řady R50:
| Model | Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i | |||||||
|---|---|---|---|---|---|---|---|---|
| lbFin | ozFin | lbFft | gFcm | kgFmm | Nmm | Ncm | Nm | |
| MR50-10Z | - | 10 x 0,005 | - | 700 x 0,5 | 7 x 0,005 | 70 x 0,05 | 7 x 0,005 | - |
| MR50-20Z | - | 20 x 0,01 | - | 1400 x 1 | 14 x 0,01 | 140 x 0,1 | 14 x 0,01 | - |
| MR50-50Z | - | 50 x 0,02 | - | 3600 x 2 | 36 x 0,02 | 350 x 0,2 | 35 x 0,02 | - |
| MR50-12 | 12 x 0,005 | 192 x 0,1 | 1 x 0,0005 | - | - | - | 135 x 0,1 | 1,35 x 0,001 |
| MR50-50 | 50 x 0,02 | 800 x 0,5 | 4 x 0,002 | - | - | - | 570 x 0,5 | 5,7 x 0,005 |
| MR50-100 | 100 x 0,05 | 1600 x 1 | 8 x 0,005 | - | - | - | 1150 x 0,5 | 11,5 x 0,005 |
| Model | Kapacita x rozlišení - s měřicími přístroji řady 3i | |||
|---|---|---|---|---|
| lbFin | ozFin | kgFmm | Ncm | |
| MR50-10Z | - | 10 x 0,01 | 7 x 0,005 | 7 x 0,005 |
| MR50-20Z | - | 20 x 0,02 | 14 x 0,01 | 14 x 0,01 |
| MR50-50Z | - | 50 x 0,05 | 36 x 0,05 | 36 x 0,05 |
| MR50-12 | 12 x 0,01 | 192 x 0,2 | - | 135 x 0,1 |
| MR50-50 | 50 x 0,05 | 800 x 1 | - | 570 x 0,5 |
| MR50-100 | 100 x 0,1 | 1600 x 2 | - | 1150 x 1 |

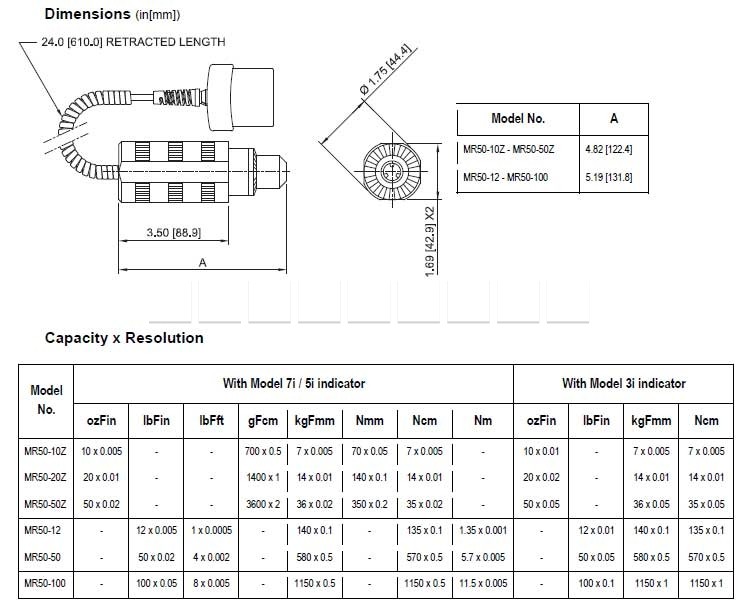

Velikostní tabulka senzorů R50:
| A | Rozsah velikosti sklíčidla | |
|---|---|---|
| MR50-10Z | 122,4 mm | 1,6 - 9,5 mm |
| MR50-20Z | ||
| MR50-50Z | ||
| MR50-12 | 131,8 mm | 2,0 - 12,7 mm |
| MR50-50 | ||
| MR50-100 |
Senzor točivého momentu, univerzální MR50-20ZE
Technická data k porovnání Senzor točivého momentu, univerzální MR50-20ZE
| Název parametru | Hodnota |
|---|---|
| Typ snímače | snímač momentu |
| Řada snímače | R50 - moment, univerzální |
| Přesnost | ± 0.35 % |
| Kapacita momentových přístrojů | 14.0 Ncm |
| Rozlišení | 0.01 Ncm |
| Jednotky měření | Ncm, ozFin, kgFmm, gFcm, Nmm |
| Rozměry | 122.4 x 44.4 x 42.4 mm |
| Hmotnost | 0.6 kg |
Příslušenství (1)
Zde naleznete volitelné příslušenství, alternativní a související produkty pro Senzor točivého momentu, univerzální MR50-20ZE
Zobrazení:
Obrázkové
Tabulkové
Montážní sada pro R50 AC1007E
Montážní sada určená k montáži snímače R50 k desce pracovního stolu.
