Senzor točivého momentu, čtvercový MR55-100E
Obj. číslo:
106001158
Výrobce:
Kategorie:
Dostupnost:
4 - 7 týdnů
přímý dovoz z USA
předchozí
další
Senzor točivého momentu, čtvercový MR55-100E
Senzor točivého momentu, čtvercový MR55-100E
Senzor točivého momentu, čtvercový MR55-100E
Senzor točivého momentu, čtvercový MR55-100E
Senzor točivého momentu, čtvercový MR55-100E
Senzor točivého momentu, čtvercový MR55-100E
Varianty produktu
- Kapacita 1150 Ncm (100 lbFin).
- Rozlišení 0,005 Ncm (0,01 lbFin).

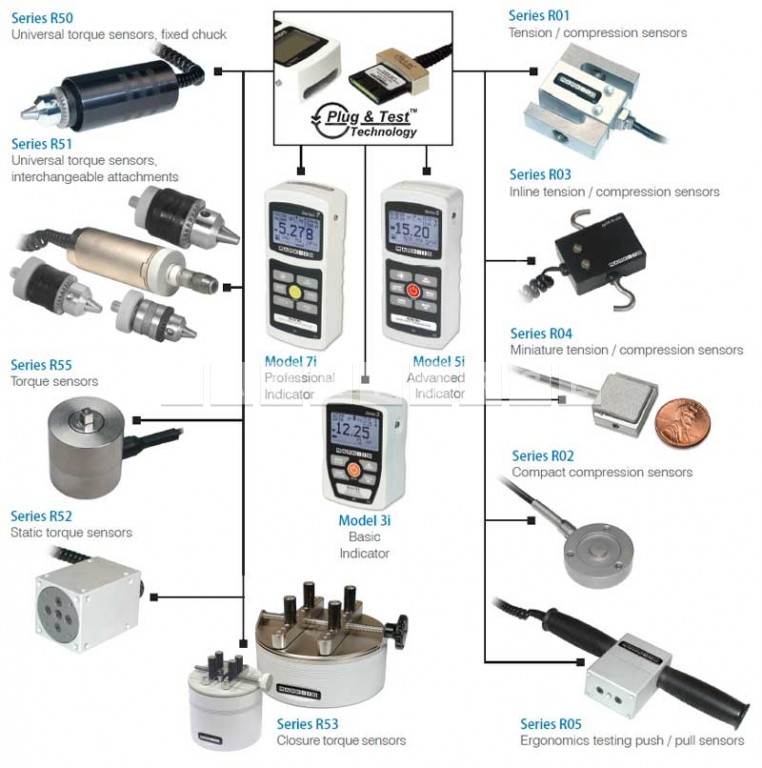

- Člen Plug & TestTM rodiny výměnných snímačů a indikátorů.

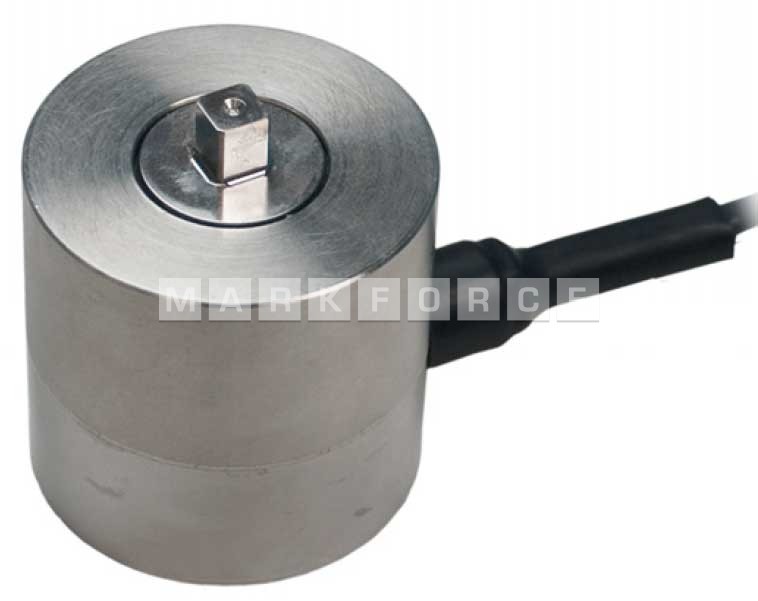

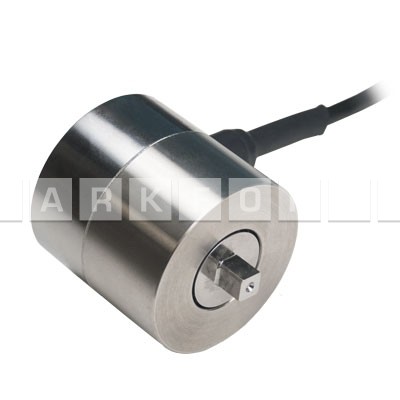

- Robustní válcový tvar.
- Čtverec se otáčí na obou koncích senzoru.
- Konstrukce z nerezové oceli a hliníku.
- Senzor krouticího (točivého) momentu.
- NIST certifikát kalibrace s daty.
- Přesnost ± 0,6% + indikátor.
- Hmotnost 0,6 kg.
- Záruka 3 roky.
Tato řada robustních momentových snímačů je ideální pro širokou škálu aplikací v mnoha odvětvích, při nichž se testuje točivý moment. Čtvercové jednotky na obou stranách umožňují in-line použití s pomocí momentového klíče, nebo OEM v jiných aplikacích. K dispozici jsou kapacity od 220 do 55 000 Ncm (20 až 500 lbFin).
Porovnání snímačů řady R55:
| Model | Kapacita x rozlišení - s měřicími přístroji řady 7i a 5i | |||||
|---|---|---|---|---|---|---|
| lbFin | ozFin | lbFft | kgFmm | Ncm | Nm | |
| MR55-20 | 20 x 0,02 | 320 x 0,2 | 1,5 x 0,002 | - | 220 x 0,2 | 2 x 0,002 |
| MR55-50 | 50 x 0,05 | 800 x 0,5 | 4 x 0,005 | - | 570 x 0,5 | 5,7 x 0,005 |
| MR55-100 | 100 x 0,1 | 1600 x 1 | 8 x 0,01 | - | 1150 x 1 | 11,5 x 0,01 |
| MR55-200 | 200 x 0,2 | - | 16 x 0,02 | 2300 x 2 | 2200 x 2 | 22 x 0,02 |
| MR55-400 | 400 x 0,5 | - | 32 x 0,05 | 4600 x 5 | 4500 x 5 | 45 x 0,05 |
| MR55-1000 | 1000 x 1 | - | 80 x 0,1 | 11500 x 10 | 11000 x 10 | 110 x 0,1 |
| MR55-5000 | 5000 x 5 | - | 400 x 0,5 | 55 x 0,05 kgFm | 55000 x 50 | 550 x 0,5 |
| Model | Kapacita x rozlišení - s měřicími přístroji řady 3i | |||
|---|---|---|---|---|
| lbFin | ozFin | kgFmm | Ncm | |
| MR55-20 | 20 x 0,02 | 320 x 0,5 | - | 220 x 0,2 |
| MR55-50 | 50 x 0,05 | 800 x 1 | - | 570 x 0,5 |
| MR55-100 | 100 x 0,1 | 1600 x 2 | - | 1150 x 1 |
| MR55-200 | 200 x 0,2 | - | 2300 x 2 | 2200 x 2 |
| MR55-400 | 400 x 0,5 | - | 4600 x 5 | 4500 x 2 |
| MR55-1000 | 1000 x 1 | - | 11500 x 10 | 11000 x 10 |
| MR55-5000 | 5000 x 5 | - | 55 x 0,05 kgFm | 550 x 0,5 Nm |

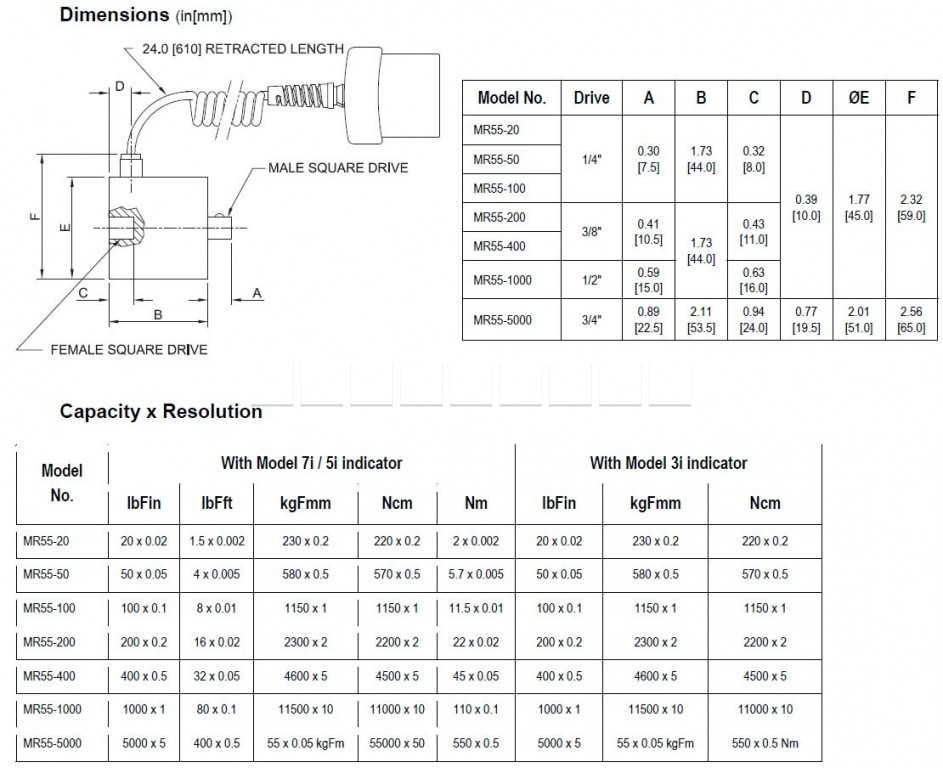

Velikostní tabulka senzorů R55:
| Model | Velikost | A | B | C | D | ø E | F |
|---|---|---|---|---|---|---|---|
| MR55-20 | 1/4" | 7,5 | 44,0 | 8,0 | 10,0 | 45,0 | 59,0 |
| MR55-50 | |||||||
| MR55-100 | |||||||
| MR55-200 | 3/8" | 10,5 | 44,0 | 11,0 | |||
| MR55-400 | |||||||
| MR55-1000 | 1/2" | 15,0 | 16,0 | ||||
| MR55-5000 | 3/4" | 22,5 | 53,5 | 24,0 | 19,5 | 51,0 | 65,0 |
Senzor točivého momentu, čtvercový MR55-100E
Technická data k porovnání Senzor točivého momentu, čtvercový MR55-100E
| Název parametru | Hodnota |
|---|---|
| Typ snímače | snímač momentu |
| Řada snímače | R55 - moment, čtvercové |
| Přesnost | ± 0.6 % |
| Kapacita momentových přístrojů | 1150 Ncm |
| Rozlišení | 1 Ncm |
| Jednotky měření | Ncm, ozFin, lbFin, lbFft, Nm |
| Rozměry | Ø 45.0 x 44.0 mm |
| Hmotnost | 0.6 kg |
Prohlédněte si fotografie Senzor točivého momentu, čtvercový MR55-100E
Senzor točivého momentu, čtvercový MR55-100E
Senzor točivého momentu, čtvercový MR55-100E
Senzor točivého momentu, čtvercový MR55-100E
Senzor točivého momentu, čtvercový MR55-100E
Senzor točivého momentu, čtvercový MR55-100E
Senzor točivého momentu, čtvercový MR55-100E
