Ruční zkušební zařízení velkokapacitní TSFE
Ruční zkušební zařízení velkokapacitní TSFE

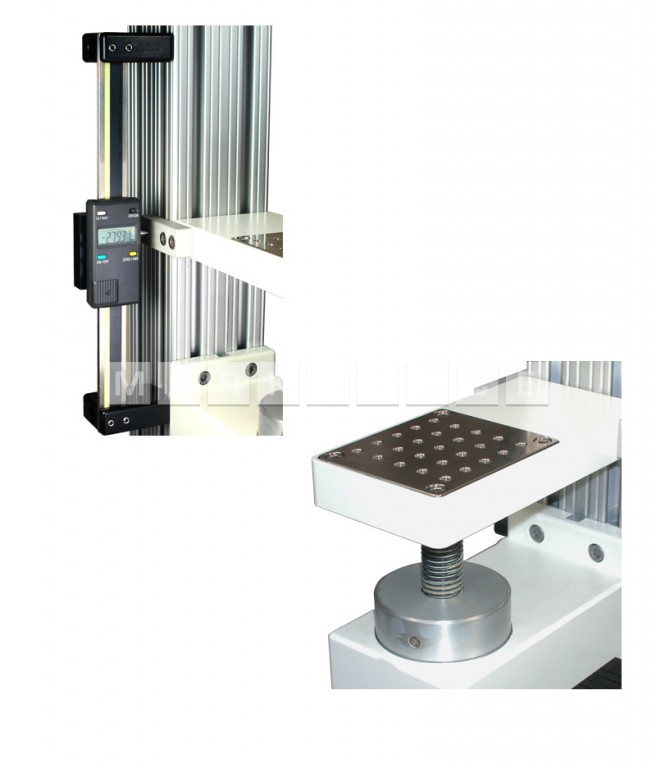

Digitální zobrazení dráhy (na objednávku), dráha 152 mm [6
Varianty produktu
- Maximální síla: 5 kN [1 000 lb].
- Maximální dráha: 102 mm [4,00"].
- Rychlost pohybu: 0,34 mm [0,013"]/otáčku kola.
- Zařízení je slučitelné se všemi měřiči síly, příslušenstvím a svěrkami Mark-10.
- Zátěžový stůl s 25 otvory #10-32 UNF pro montáž přípravku.
- Hladká obsluha ručním kolem.

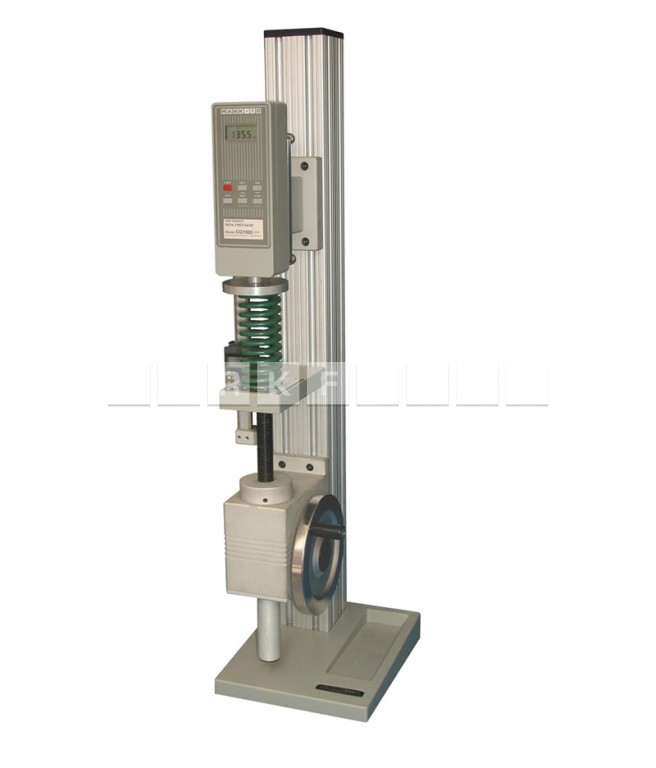

Zkušební zařízení k měření síly TSFE je ideální pro testování pružin, destruktivní zkoušky, zkoušky celistvosti výrobku a jiné aplikace, vyžadující tahové nebo tlakové síly až do 5000 N.
Zařízení se vyznačuje velkým postranním ručním kolem, vyžadujícím jen minimální úsilí uživatele, a pevným sloupkem 3" x 3". Odnímatelná ocelová zátěžová plocha se závitovými otvory pro montáž přípravku a svěrky poskytuje možnost přizpůsobení pro řadu testovacích aplikací a pevná kovová základna obsahuje ukládací kapsu a otvory pro montáž na stůl. Při použití zařízení TSFE s digitálním měřičem síly řady CG lze vytvořit kompletní velkokapacitní testovací systém. Dodává se i v horizontálním provedení TSFHE.
Zařízení TSFE se dodává se čtyřmi háčky (malým, středním, velkým a zvlášť velkým), deskou adaptéru 1/2-20F, kompresními deskami o průměru 2" a 3", dvěma spojkami (#10-32 a 5/16-18) a sadou klíčů.
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
| Široký sortiment měřičů síly a upínacích přípravků. | |
 Digitální zobrazení dráhyDráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat. |
TSF001E |
|
Souprava pro vodorovnou / nástěnnou montáž Sada montážních prvků pro připevnění na stojan zkušebního zařízení v místě základny. |
TSF002E |
|
Prodloužení sloupku Sloupek lze prodloužit podle potřeby zákazníka. |
Ruční zkušební zařízení velkokapacitní TSFE
Technická data k porovnání Ruční zkušební zařízení velkokapacitní TSFE
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Silová kapacita | 5000 N |
| Maximální délka dráhy | 102 mm |

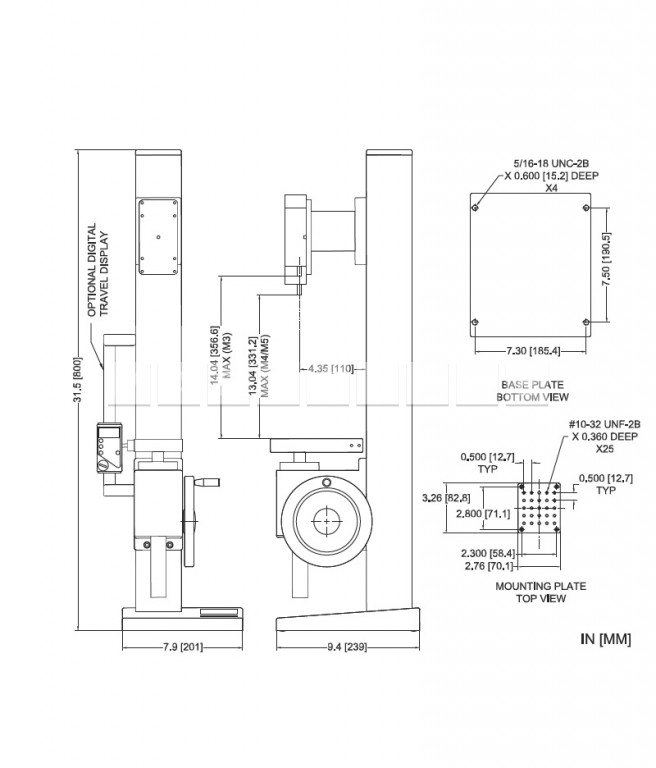

| Rozměry | 201.0 x 239.0 x 800.0 mm |
Příslušenství (2)
Zobrazení:
Obrázkové
Tabulkové
Digitální zobrazení dráhy TSF001E
Dráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat. Příslušenství vhodné pro motorizované zkušební zařízení TSFM500E / TSFM500HE / TSFM500-DCE / TSFM500H-DCE / TSFE / TSFHE.
Souprava pro vodorovnou / nástěnnou montáž TSF002E
Sada montážních prvků pro připevnění ke sloupku zkušebního zařízení na místě základny. Příslušenství vhodné pro motorizované zkušební zařízení TSFM500-DCE / TSFM500H-DCE / TSFE / TSFHE..
Prohlédněte si fotografie Ruční zkušební zařízení velkokapacitní TSFE
Ruční zkušební zařízení velkokapacitní TSFE
Ruční zkušební zařízení velkokapacitní TSFE
Digitální zobrazení dráhy (na objednávku), dráha 152 mm [6
