Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Ruční zkušební zařízení momentu TSTE
předchozí
další

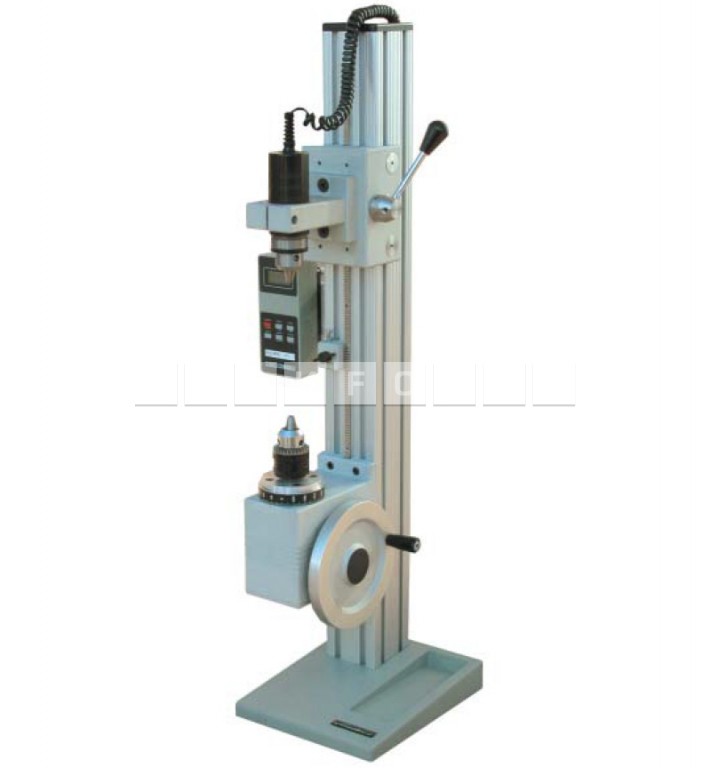

Ruční zkušební zařízení momentu TSTE
Ruční zkušební zařízení momentu TSTE

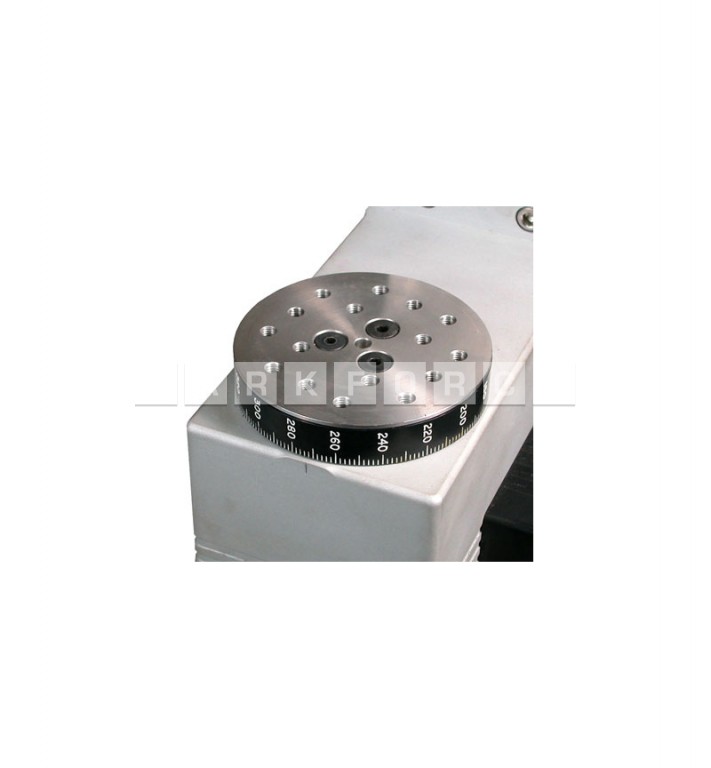

Montážní deska obsahuje matici se závitovými otvory pro uchopení a upe...

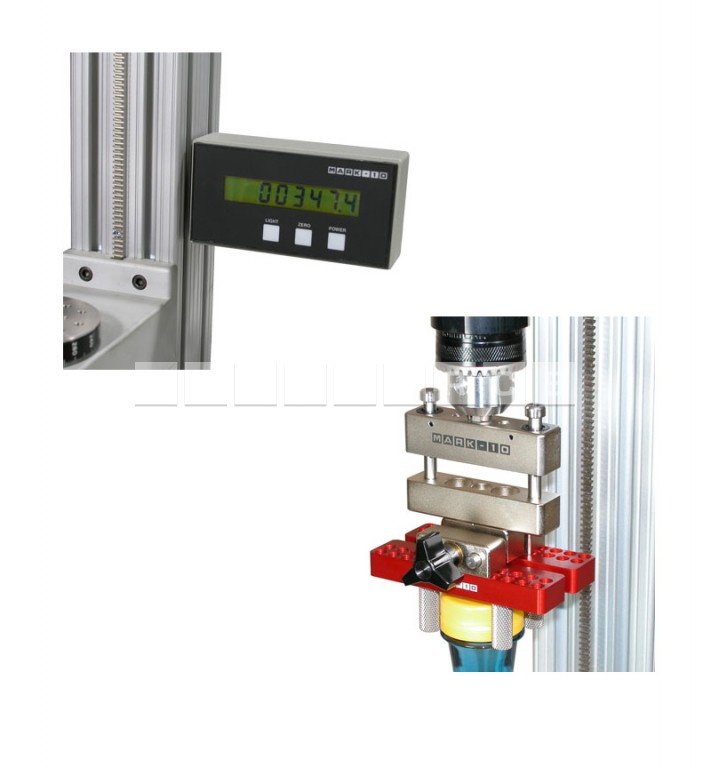

Digitální indikátor úhlu zobrazuje úhel ve směru nebo proti směru hodi...
Varianty produktu
- Maximální moment: 11,3 Nm (100 lbin).
- Maximální úhlová dráha: bez omezení.
- Hrdlo: 104 mm (4.10").
- Úhlová rychlost: 12°/otáčku kola.
- Úhlový číselník s rozlišením 2° (přídavný digitální úhlový indikátor má rozlišení 0,1°, na objednávku).
- Maximální dráha: 394 mm (15,5").
- Rychlost: 26,6 mm (1,047")/otáčku páky.
- Nastavitelné dorazy dráhy.
- Momentová deska se závitovými otvory pro montáž svěrky a přípravku.
- Hladká obsluha pomocí ručního kola.
- Hlava ovládaná pákou pro upevnění a uvolnění vzorků.
Zkušební zařízení k měření momentu TSTE je ideální pro širokou paletu aplikaci s testováním momentu až do 11,3 Nm, včetně testování momentu uzávěrů, testování momentu sponek aj. Všestranná modulární konstrukce umožňuje konfiguraci zařízení pro různé snímače momentu a upínací přípravky. Velmi hladká obsluha ručního kola a hlavy ovládané pákou s dorazy usnadňuje připevňování a uvolňování vzorků. Toto zařízení je vybaveno zatěžovací deskou se závitovými otvory pro montáž svěrky a zákaznického přípravku, jakož i úhlového indikátoru s nastavitelnou nulou. Dodává se i v horizontálním provedení TSTHE.
Zařízení TSTE se dodává se sadou klíčů.
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
|
Univerzální snímače momentu řady STJE Montované přímo na zařízení TSTE. K dispozici je široká paleta kapacit. |
|
 Digitální indikátor úhluZobrazuje úhel ve směru nebo proti směru hodinových ručiček s rozlišením 0,1° pro ca 278 otáček, možnost nastavení nuly tlačítkem. Přesnost ± 0,7°. Je vybaven podsvětlením. Tři sady montážních otvorů dovolují montáž kolmo nebo souběžně se sloupkem zkušebního zařízení. Možnost přemístění podél sloupku. Robustní hliníková skříň. |
TST001E |
|
Svěrky a nástavce Dodávají se různé svěrky a nástavce. |
TSF002E |
|
Prodloužení sloupku Sloupek je možno prodloužit podle přání zákazníka. |
Ruční zkušební zařízení momentu TSTE
Technická data k porovnání Ruční zkušební zařízení momentu TSTE
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření momentu |
| Silová kapacita | 11.3 Nm |
| Maximální délka dráhy | 394 mm |

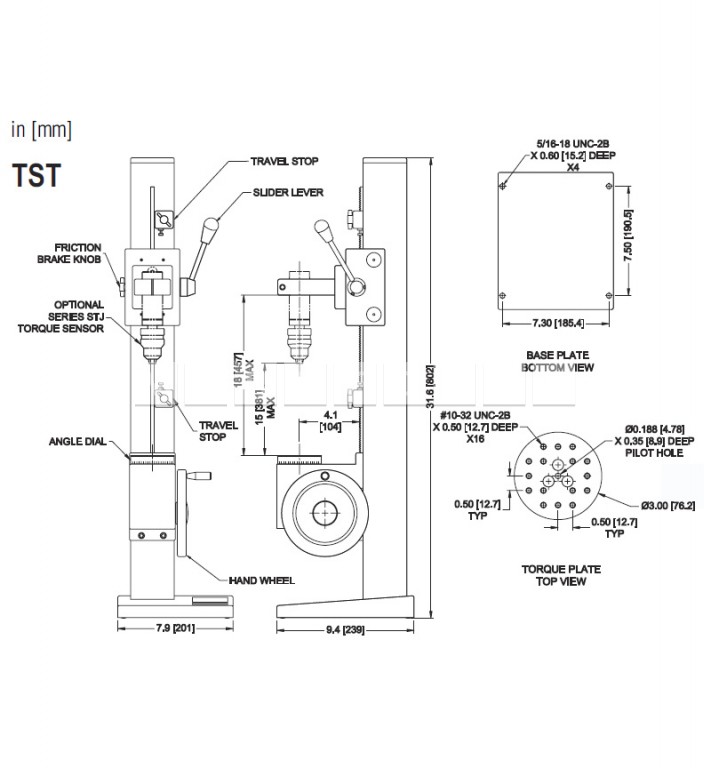

| Rozměry | 200.7 x 238.8 x 802.0 mm |
Příslušenství (2)
Zobrazení:
Obrázkové
Tabulkové
Digitální indikátor úhlu TST001E
Zobrazuje úhel ve směru nebo proti směru hodinových ručiček s rozlišením 0,1° pro ca 278 otáček. Příslušenství vhodné pro motorizované zkušební zařízení momentu TSTME / TSTMHE.
Souprava pro vodorovnou / nástěnnou montáž TSF002E
Sada montážních prvků pro připevnění ke sloupku zkušebního zařízení na místě základny. Příslušenství vhodné pro motorizované zkušební zařízení TSFM500-DCE / TSFM500H-DCE / TSFE / TSFHE..
