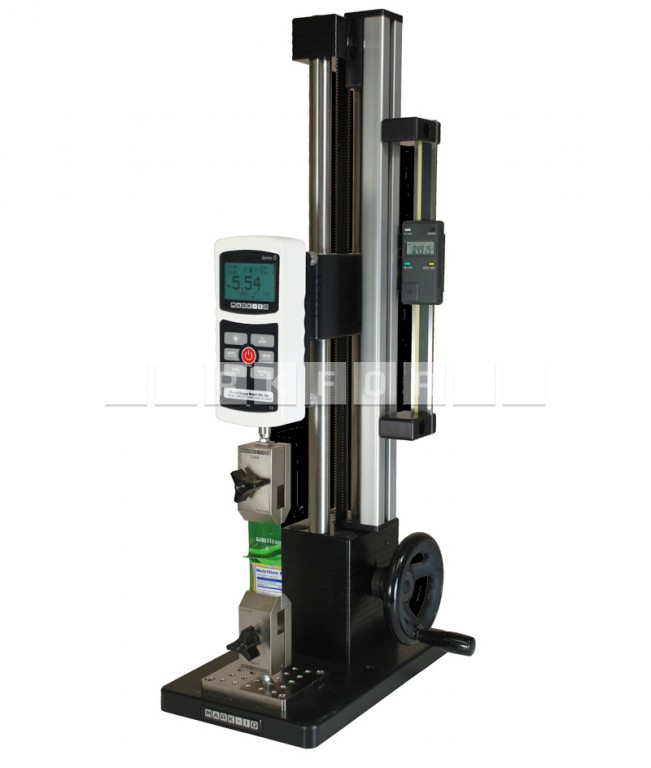

Ruční zkušební zařízení ES30E
Ruční zkušební zařízení ES30E

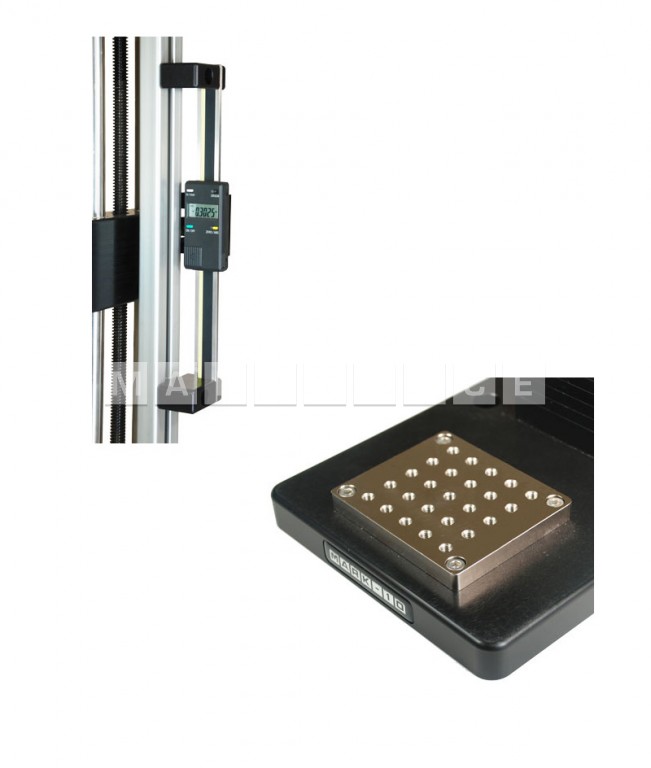

Digitální zobrazení dráhy, dráha 152 mm [6
Varianty produktu
◄
►
- Maximální síla: 1 kN [200 lbF].
- Maximální dráha: 330 mm [13"].
- Slučitelnost se všemi měřiči síly, příslušenstvím a svěrkami Mark-10.
- Rychlost dráhy: 1,37 mm [0,05"] / otáčku ručním kolem.
- Montážní otvory pro montáž na stůl.
- Modulární konstrukce: základnu je možno demontovat a stojan použít jako součást většího systému.
- Umožňuje i alternativní montáž.
- Odnímatelná základní deska s 25 závitovými otvory #10-32 pro montáž přípravku.
- K dispozici jsou montážní soupravy pro konkurenční měřiče síly.
Zařízení k měření síly ES30E je mnohostranné a ekonomické řešení pro většinu aplikací k testování tlaku a tahu. Můľe pracovat s širokým sortimentem tvarů a velikostí vzorku a díky modulární konstrukci je lze konfigurovat v mnoha polohách. Přesné ovládání ručním kolem dovoluje uživateli snadno a přesně testovat sílu až 1 000 N. Při použití zařízení ES30E s jakýmkoliv měřičem síly a svěrkami Mark-10 lez vytvořit kompletní testovací řešení.
Model ES30E se dodává se sadou nástrojů, prodlužovací tyčí, malým háčkem, středním háčkem, spojkou #10-32 a kompresní deskou o průměru 2".
Připojení k PC:
Níže uvedené schéma znázorňuje kabely a adaptér, nezbytné pro přenos výstupních údajů síly a dráhy ze systému Mark-10 do počítače:
Zobrazení dráhy (Mitutoyo) <=> 09-1066E komunikační kabel, Mitutoyo <=> MRS100AE komunikační adaptér, Mitutoyo to RS-232 <=> RSU100E komunikační adaptér, RS-232 to USB (na objednávku).
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
| Široký sortiment měřičů síly a upínacích přípravků. | |
 Digitální zobrazení dráhyDráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat. |
ESM001E |
|
Prodloužení sloupku Součástí dodávky je distanční vložka mezi základnou a sloupkem, kteá zvětšuje vůli mezi měřičem síly a základnou (nezvětšuje vzdálenost dráhy). K dispozici jsou délky 6", 12" a 24", a délka podle přání zákazníka. |
ESM003-1E ESM003-2E ESM003-3E |
| K dispozici jsou montážní soupravy pro konkurenční měřiče síly. |
Ruční zkušební zařízení ES30E
Technická data k porovnání Ruční zkušební zařízení ES30E
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Silová kapacita | 1000 N |
| Maximální délka dráhy | 330 mm |

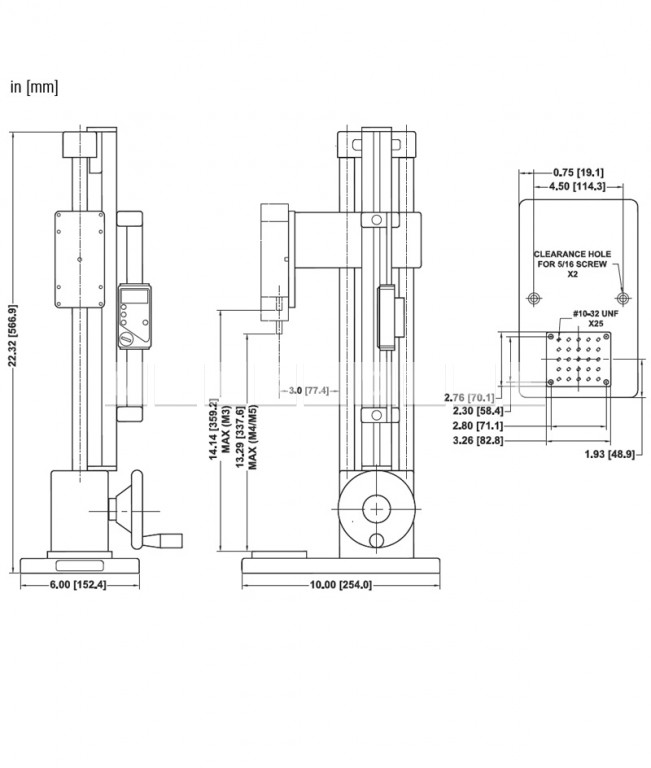

| Rozměry | 152.4 x 254.0 x 566.9 mm |
