Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Motorizované zkušební zařízení TSFM500H-DCE horizontální
Obj. číslo:
106001165
Výrobce:
Kategorie:
Dostupnost:
4 - 7 týdnů
přímý dovoz z USA
předchozí
další

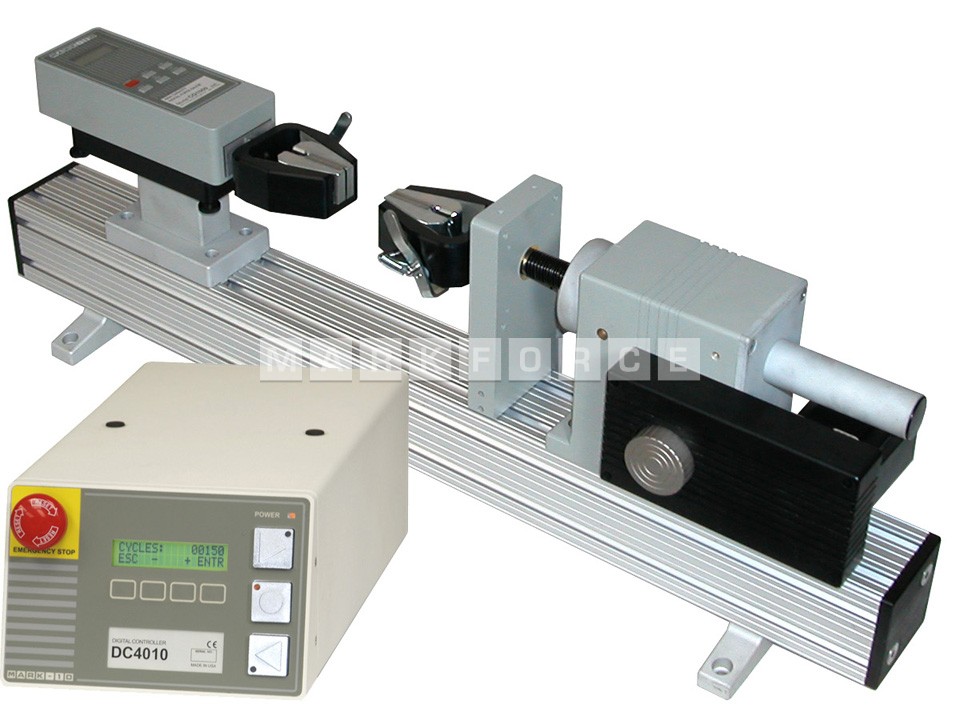

Motorizované zkušební zařízení TSFM500H-DCE horizontální
Motorizované zkušební zařízení TSFM500H-DCE horizontální

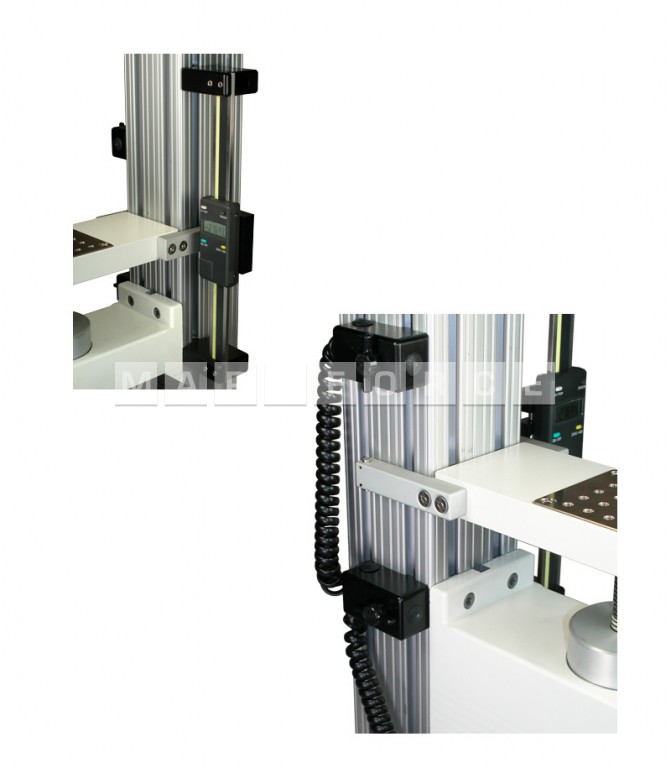

Digitální zobrazení dráhy a sada horních a dolních nastavitelných polo...

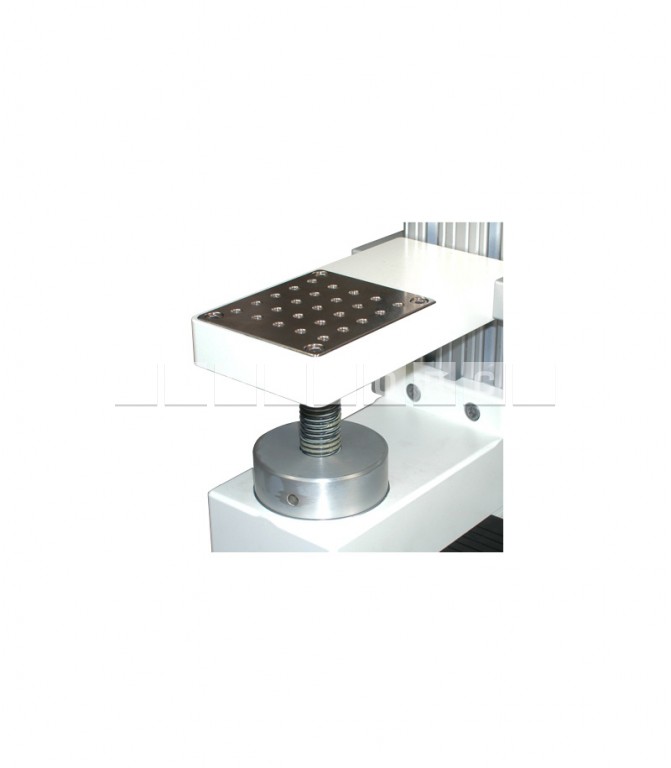

Montážní deska obsahuje matici se závitovými otvory pro uchopení a upe...

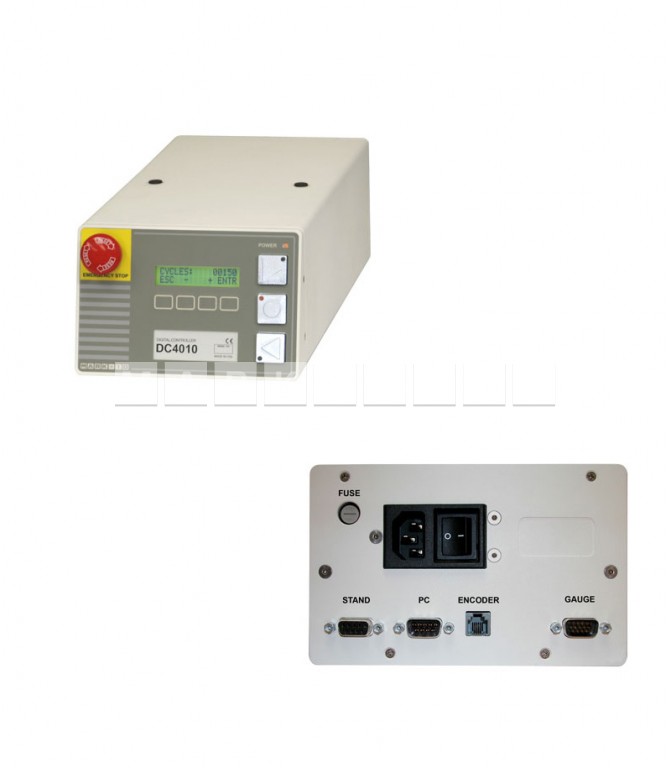

Pokročilý digitální ovladač je určen k rozšíření funkčnosti motorizova...

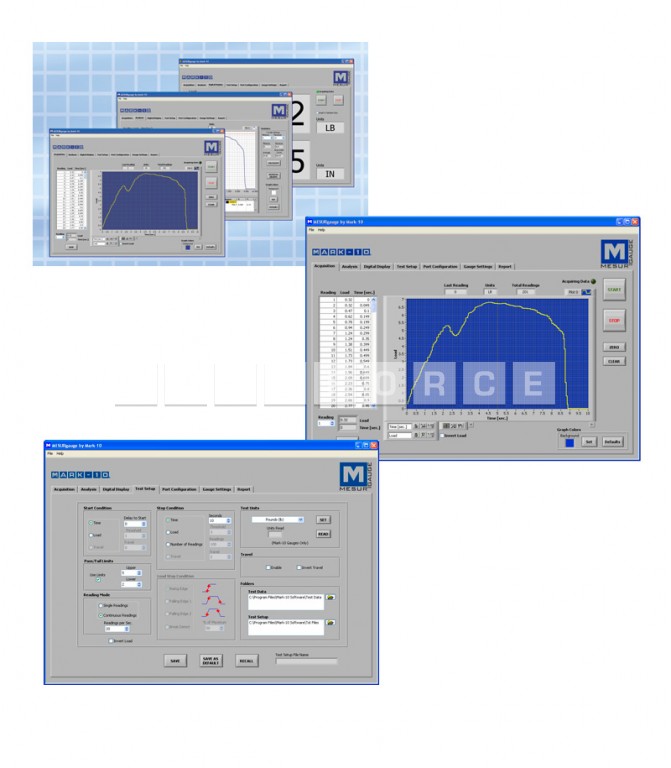

Software MESURgauge je pokročilý software pro sběr dat ze zkušebních z...
Varianty produktu
- Maximální síla: 2200 N [500 lb].
- Maximální dráha: 102 mm [4"].
- Horizontální provedení.
- Rozsah rychlostí: 0,2 - 150 mm/min [0,01 - 6 in/min].
- Přesnost rychlosti: ± 0,2% nastavení, ± 0% změna při zatížení.
- Zátěžový stůl s 25 otvory #10-32 UNF pro montáž přípravku.
- Univerzální napájecí zdroj: 80 - 250 V stř.
- Ruční ovládání dráhy knoflíkem.
- Montážní otvory pro montáž na stůl.
- Základnu lze odstranit pro alternativní montáž.
- Zařízení je slučitelné se všemi měřiči síly, příslušenstvím a svěrkami Mark-10.
- Značka CE.
Pokročilé motorizované zkušební zařízení k měření síly TSFM500-DCE nabízí všechny mechanické vlastnosti motorizovaného zkušebního zařízení TSFM500HE včetně silové kapacity 2200 N, velké světlosti a hloubky hrdla, robustní konstrukce, krokový motor bránící změně rychlosti při zatížení a řadu dalších.
Zařízení TSFM500H-DCE nabízí rozšířené moľnosti, včetně řízení pomocí počítače, programovatelného cyklování, automatického návratu aj.
Zařízení TSFM500H-DCE se dodává se čtyřmi háčky (malým, středním, velkým a zvlášť velkým), deskou adaptéru 1/2-20F, kompresními deskami 2" a 3", dvěma spojkami (#10-32 a 5/16-18) a sadou klíčů.
Funkce ovladače, technické charakteristiky:
|
Řízení pomocí počítače
|
|
Ochrana před přetížením |
|
Automatický návrat |
|
Cyklování / Klidová doba |
|
Programovatelné funkce tlačítka UP/DOWN
|
|
Nezávislé rychlosti Up a Down |
|
Volitelné jednotky měření rychlosti (in/min & mm/min) |
|
Ochrana heslem |
Neobsahuje integrované měření dráhy. Informace o dráze jsou k dispozici pouze prostřednictvím externího digitálního zobrazení dráhy TSF001E, vyžadujícího přídavný sériový port na počítači. Pro integrované řešení s plným řízením pomocí počítače včetně vzdálenosti dráhy viz zkušební zařízení model ESM301E.
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
| Široký sortiment měřičů síly a upínacích přípravků | |
 Digitální zobrazení dráhyDráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat. |
TSF001E |
 Sada koncového vypínačeSada horních a dolních nastavitelných polovodičových koncových vypínačů. Opakovatelnost až 0,03 mm [0,001"]. |
TSFM002E |
|
Sériový kabel, od ovladače do počítače Obousměrná komunikace s počítačem, umožňuje řízení pomocí počítače. Dále přenáší silové údaje z ovladače do počítače. |
09-1066E |
 Adaptér RS-232 do USBPřevádí RS-232 na výstup USB. Obsahuje kabel USB a instalační CD. |
RSU100E |
|
Sériový kabel, od měřiče do počítače Spojuje měřič síly BG s počítačem. Obchází ovladač. |
09-1048AE |
|
Prodloužení sloupku Sloupek je možno prodloužit podle potřeby zákazníka. |
|
|
Souprava pro vodorovnou / nástěnnou montáž Sada montážních prvků pro připevnění ke sloupku zkušebního zařízení na místě základny. |
TSF002E |
Motorizované zkušební zařízení TSFM500H-DCE horizontální
Technická data k porovnání Motorizované zkušební zařízení TSFM500H-DCE horizontální
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření síly |
| Silová kapacita | 2200 N |
| Maximální délka dráhy | 102 mm |
| Rozsah rychlostí | 0.2 - 150 mm/min |
| Možnost připojení k PC | ano |

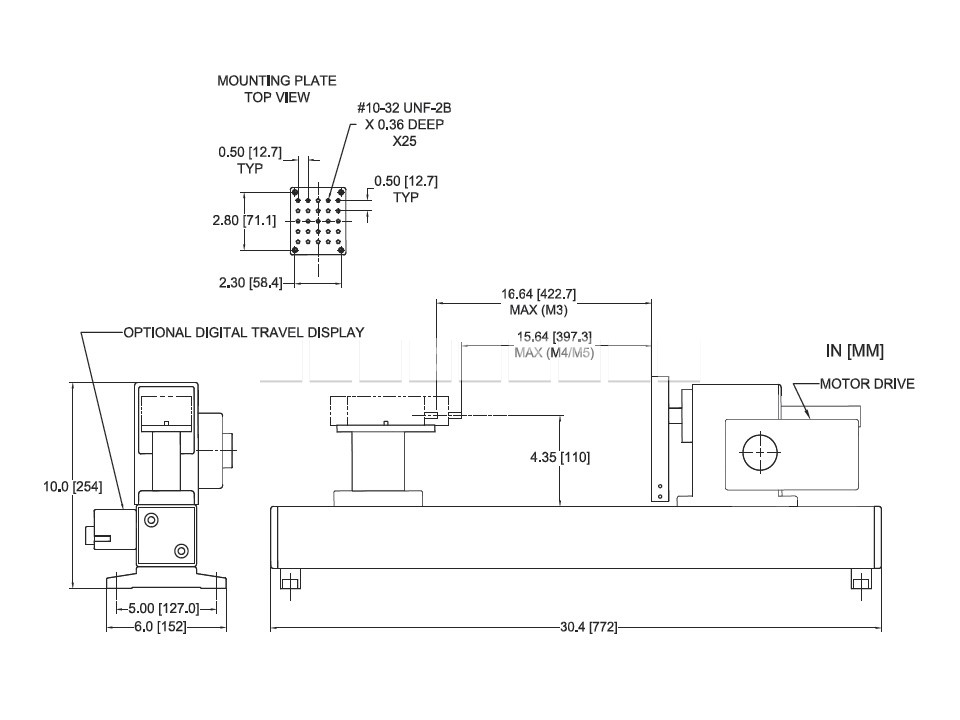

| Rozměry | 152.0 x 772.0 x 254.0 mm |
Příslušenství (6)
Zde naleznete volitelné příslušenství, alternativní a související produkty pro Motorizované zkušební zařízení TSFM500H-DCE horizontální
Zobrazení:
Obrázkové
Tabulkové
Digitální zobrazení dráhy TSF001E
Dráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat. Příslušenství vhodné pro motorizované zkušební zařízení TSFM500E / TSFM500HE / TSFM500-DCE / TSFM500H-DCE / TSFE / TSFHE.
Komunikační kabel 09-1066E
Komunikační kabel převádějící přístroje k digitálnímu zobrazení dráhy do výstupu Mitutoyo.
Komunikační adaptér MRS100AE
Komunikační adaptér, který převádí Mitutoyo do RS-232, DB9.
Komunikační kabel 09-1048AE
Komunikační kabel ze zkušebních zařízení síly série CG, zkušebních zařízení momentu série CTA a STA a univerzálního zkušebního zařízení síly a momentu BGIE do RS-232 DB-9.
Komunikační adaptér RSU100E
Komunikační adaptér, který převádí RS232 do USB. Sada obsahuje kabel USB, ovladač CD a návod k obsluze. Vhodný pro zkušební přístroje série CG, BGIE, CTA a STA.
Souprava pro vodorovnou / nástěnnou montáž TSF002E
Sada montážních prvků pro připevnění ke sloupku zkušebního zařízení na místě základny. Příslušenství vhodné pro motorizované zkušební zařízení TSFM500-DCE / TSFM500H-DCE / TSFE / TSFHE..
Prohlédněte si fotografie Motorizované zkušební zařízení TSFM500H-DCE horizontální
Motorizované zkušební zařízení TSFM500H-DCE horizontální
Motorizované zkušební zařízení TSFM500H-DCE horizontální
Digitální zobrazení dráhy a sada horních a dolních nastavitelných polo...
Montážní deska obsahuje matici se závitovými otvory pro uchopení a upe...
Pokročilý digitální ovladač je určen k rozšíření funkčnosti motorizova...
Software MESURgauge je pokročilý software pro sběr dat ze zkušebních z...
