Motorizované zkušební zařízení momentu TSTM-DCE
Obj. číslo:
106001173
Výrobce:
Kategorie:
Dostupnost:
4 - 7 týdnů
přímý dovoz z USA
předchozí
další

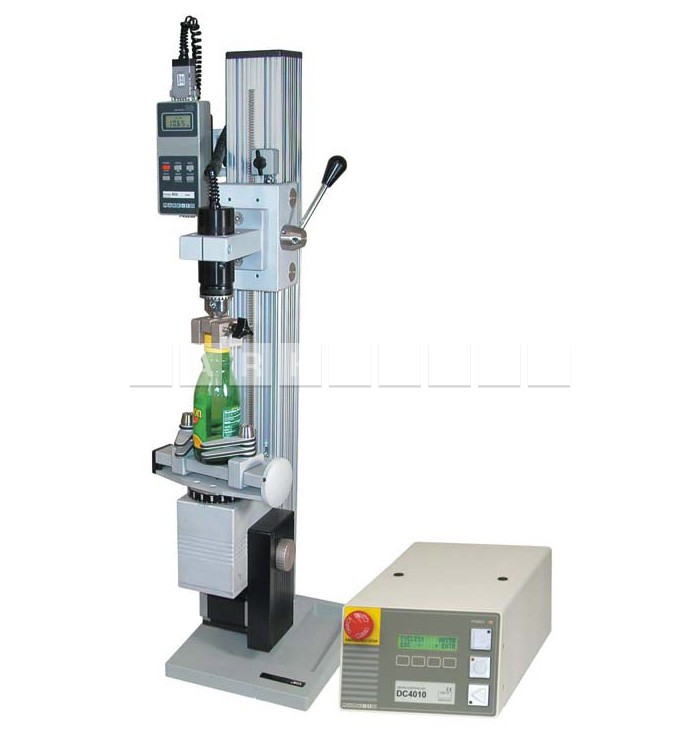

Motorizované zkušební zařízení momentu TSTM-DCE
Motorizované zkušební zařízení momentu TSTM-DCE

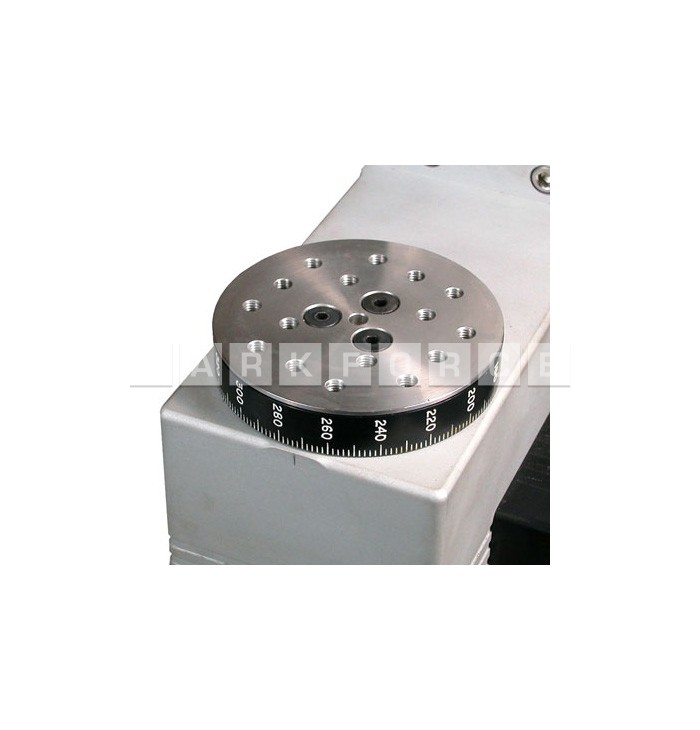

Montážní deska obsahuje matici se závitovými otvory pro uchopení a upe...

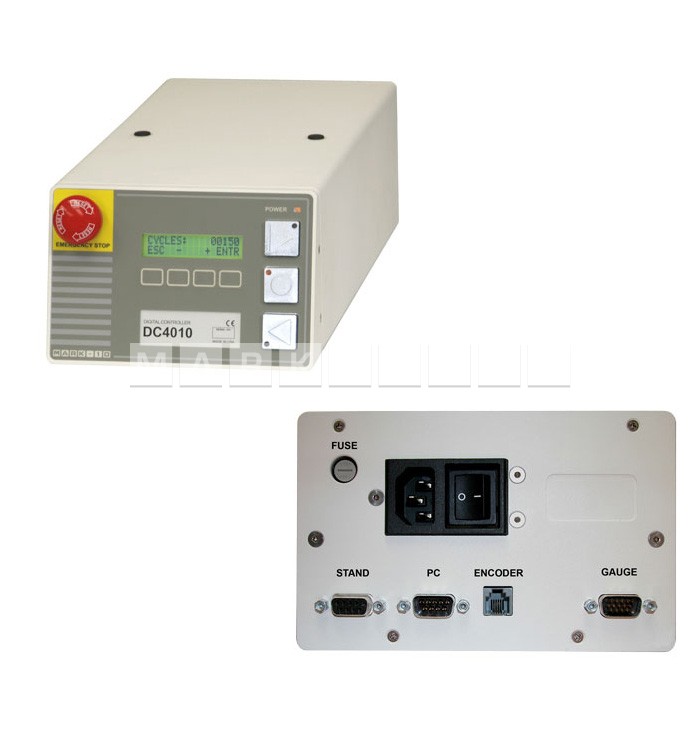

Pokročilý digitální ovladač je určen k rozšíření funkčnosti motorizova...

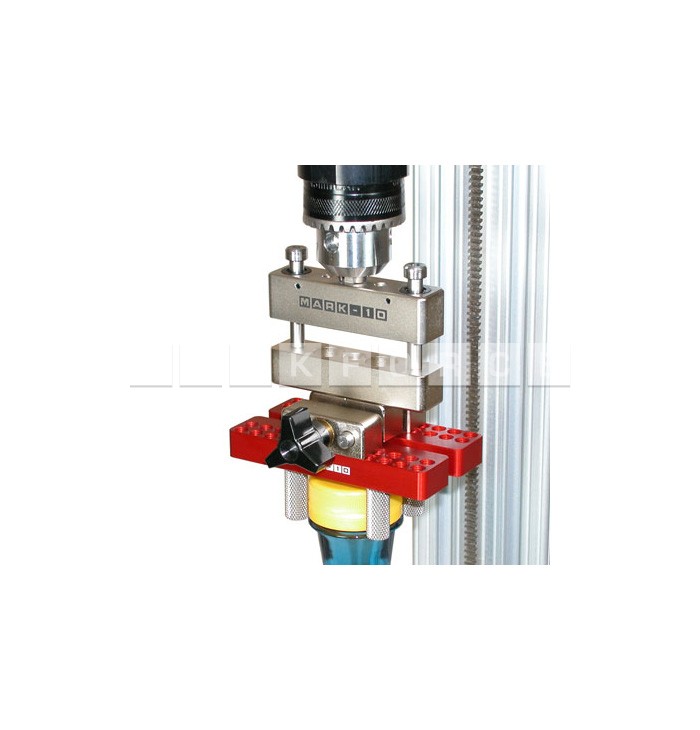

Axiální kompenzátor umožňuje axiální pohyb v aplikacích k testování zá...

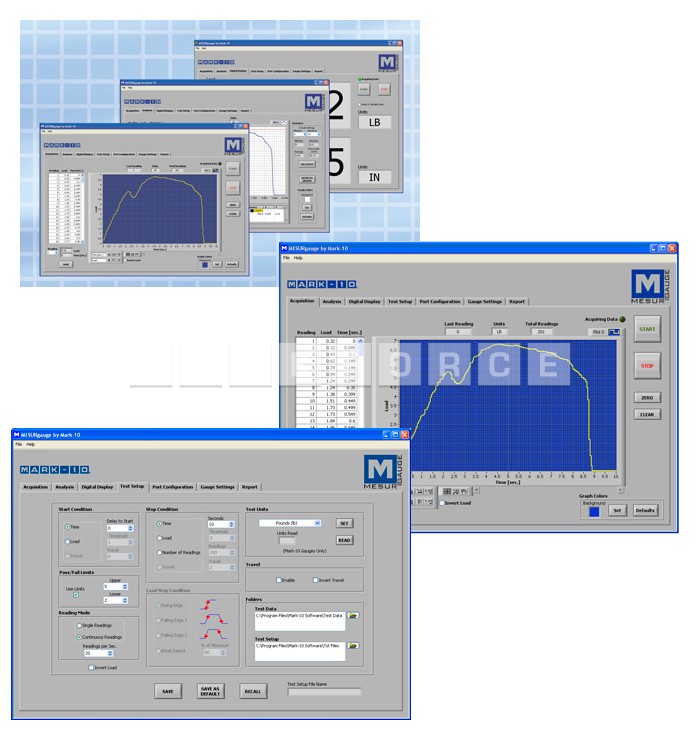

Software MESURgauge je pokročilý software pro sběr dat ze zkušebních z...
Varianty produktu
◄
►
- Maximální zatížení: 11,3 Nm (100 lbin).
- Rozsah rychlosti: 0,05 - 90°/s (0,01 - 15 RPM).
- Přesnost rychlosti: ± 0,2% nastavení, ± 0% změny při zátěži.
- Digitální zobrazení úhlu.
- Programovatelné mezní hodnoty úhlu.
- Přesnost rotační dráhy: ± 0,7° / 0,002 otáčky.
- Opakovatelnost rotační dráhy: 0,1° / 0,01 otáčky.
- Rozlišovací schopnost rotační dráhy: 0.1° / 0,01 otáčky.
- Hrdlo: 104 mm (4,10").
- Ruční nastavení: 12°/otáčku knoflíku.
- Úhlový číselník s rozlišením 2°.
- Maximální dráha: 394 mm (15,5").
- Rychlost posuvu: 26,6 mm (1,047") / otáčku páky.
- Univerzální napájecí zdroj: 80 - 250 V stř.
- Značka CE.
Pokročilé motorizované zařízení k testování momentu model TSTM-DCE nabízí všechny mechanické specifikace motorizovaného zkušebního zařízení TSTME, včetně kapacity 11,3 Nm, všestranné modulární konstrukce, rychlého připevnění a uvolnění vzorků, desky na montáž přípravku, krokového motoru, jenž bráni změně rychlosti při zatížení aj.
Zkušební zařízení TSTM-DCE nabízí další moľnosti, včetně plného řízení pomocí počítače, programovatelné mezní hodnoty úhlu, programovatelného cyklování, automatického návratu aj. funkcí.
Zařízení TSTM-DCE se dodává se sadou klíčů. Zařízení se dodává i v horizontální verzi TSTMH-DCE.
Vlastnosti a specifikace:
|
Řízení pomocí počítače K řízení pomocí počítače jsou zapotřebí tyto položky:
|
|
Digitální indikace úhlu |
|
Programovatelné mezní hodnoty úhlu |
|
Ochrana před přetížením |
|
Automatický návrat |
|
Cyklování / Klidová doba |
|
Programovatelné funkce tlačítek
|
|
Nezávislé rychlosti CW a CCW |
|
Volitelné jednotky měření rychlosti (RPM a °/s) |
|
Ochrana heslem |
Volitelné příslušenství (na objednávku):
| Volitelné příslušenství | Obj. kód |
|---|---|
 Univerzální snímače momentu řady STJMontují se přímo na zkušební zařízení momentu TSTME. Dodává se široký sortiment kapacit |
STJ10OZE STJ20OZE STJ50OZE STJ12E STJ50E STJ100E |
 Měřič síly/momentu BGIEZařízení BGIE zobrazuje hodnotu momentu ze snímače STJ. Je možno použít i měřiče momentu řady MGT. |
BGIE |
|
Multifunkční kabel, od měřiče BGIE do ovladače Připojuje měřič síly/momentu model BGIE k ovladači. Tento jediný kabel slouží k přenosu nastavených hodnot, signálů přetížení a momentových dat. |
09-1143E |
|
Sériový kabel, od ovladače do počítače Dvousměrná komunikace s počítačem pro řízení pomocí počítače. Dále odesílá momentová data z ovladače do počítače. |
09-1056E |
|
Adaptér RS-232 do USB Převádí RS-232 na výstup USB. Zahrnuje kabel USB a instalační CD. |
RSU100E |
|
Sériový kabel, z měřiče do počítače Spojuje měřič síly/momentu model BGIE s počítačem. Obchází ovladač. |
09-1048AE |
|
Svěrky a nástavce Dodávají se různé svěrky a nástavce. |
|
 Axiální kompenzátorDovoluje axiální pohyb v aplikacích k testování závitových uzávěrů, víček lahví aj. |
AC1029E |
|
Souprava pro vodorovnou / nástěnnou montáž Sada montážních prvků pro připevnění ke sloupku zkušebního zařízení na místě základny. |
TSF002E |
|
Prodloužení sloupku Sloupek je možno prodloužit podle potřeby zákazníka. |
Motorizované zkušební zařízení momentu TSTM-DCE
Technická data k porovnání Motorizované zkušební zařízení momentu TSTM-DCE
| Název parametru | Hodnota |
|---|---|
| Typ zkušebního přístroje | měření momentu |
| Silová kapacita | 11.3 Nm |
| Maximální délka dráhy | 394 mm |
| Rozsah rychlostí | 0.05 - 90 °/s |
| Možnost připojení k PC | ano |
| Rozměry | 201.0 x 239.0 x 802.0 mm |
Příslušenství (12)
Zobrazení:
Obrázkové
Tabulkové
Komunikační adaptér RSU100E
Komunikační adaptér, který převádí RS232 do USB. Sada obsahuje kabel USB, ovladač CD a návod k obsluze. Vhodný pro zkušební přístroje série CG, BGIE, CTA a STA.
Souprava pro vodorovnou / nástěnnou montáž TSF002E
Sada montážních prvků pro připevnění ke sloupku zkušebního zařízení na místě základny. Příslušenství vhodné pro motorizované zkušební zařízení TSFM500-DCE / TSFM500H-DCE / TSFE / TSFHE..
Senzor točivého momentu, univerzální MR50-10ZE
Snímač krouticího momentu, vyměnitelný snímač pro univerzální zkušební přístroj síly a momentu M3IE, M5IE a M7IE. Kapacita 7 Ncm (10 ozFin), rozlišení 0,005 Ncm (0,005 ozFin).
Senzor točivého momentu, univerzální MR50-20ZE
Snímač krouticího momentu, vyměnitelný snímač pro univerzální zkušební přístroj síly a momentu M3IE, M5IE a M7IE. Kapacita 14 Ncm (20 ozFin), rozlišení 0,01 Ncm (0,01 ozFin).
Senzor točivého momentu, univerzální MR50-50ZE
Snímač krouticího momentu, vyměnitelný snímač pro univerzální zkušební přístroj síly a momentu M3IE, M5IE a M7IE. Kapacita 35 Ncm (50 ozFin), rozlišení 0,02 Ncm (0,02 ozFin).
Senzor točivého momentu, univerzální MR50-12E
Snímač krouticího momentu, vyměnitelný snímač pro univerzální zkušební přístroj síly a momentu M3IE, M5IE a M7IE. Kapacita 135 Ncm (192 ozFin), rozlišení 0,1 Ncm (0,1 ozFin).
Senzor točivého momentu, univerzální MR50-50E
Snímač krouticího momentu, vyměnitelný snímač pro univerzální zkušební přístroj síly a momentu M3IE, M5IE a M7IE. Kapacita 570 Ncm (800 ozFin), rozlišení 0,5 Ncm (0,5 ozFin).
Komunikační kabel 09-1056E
Sériový komunikační kabel připojující ovladače zkušebních zařízení řady DC k počítači.
Upgrade kapacity momentu pro TSTM(H)-DC SP-2496
Navyšuje kapacitu testovacího stojanu TSTM-DC a TSTMH-DC na 22 Nm.
Upgrade rozsahu rychlosti pro TSTM(H)-DC SP-2624
Navyšuje rychlost testovacího stojanu TSTM-DC a TSTMH-DC na 0,2 - 360°/s.
Komunikační kabel 09-1162E
Multifunkční kabel propojující zkušební přístroje Mark-10 s ovladači zkušebních zařízení řady DC.
Souprava k montáži snímače momentu na zkušební zařízení AC1016E
Slouží k připevnění snímače momentu MR55-200 až MR55-400 ke zkušebnímu zařízení.
Související produkty (1)
Zobrazení:
Obrázkové
Tabulkové
Ovladač zkušebních zařízení DC4040E
Pokročilý digitální ovladač je určen k rozšíření funkčnosti motorizovaných zkušebních zařízení. Určen pro modely TSTME a TSTMHE.
Náhradní díly (1)
Zobrazení:
Obrázkové
Tabulkové
Napájecí kabel, 220V EUR 09-1089-2
Náhradní napájecí kabel k přístrojům Mark-10. EUR zásuvka, 220 V.
