Měřiče Mark-10: série 5
Měřiče síly řady 5 představují cenově dostupné řešení pro aplikace s měřením tahové a tlakové síly.
Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3
předchozí
další
Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3
Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3
Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3
Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3
Varianty produktu
- Konec s očkem, 1/4-28M.
- Kapacita: 1000 N.
- Hmotnost 0,06 kg.
- Závit 1/4-28M.
- Délka 47,5 mm.

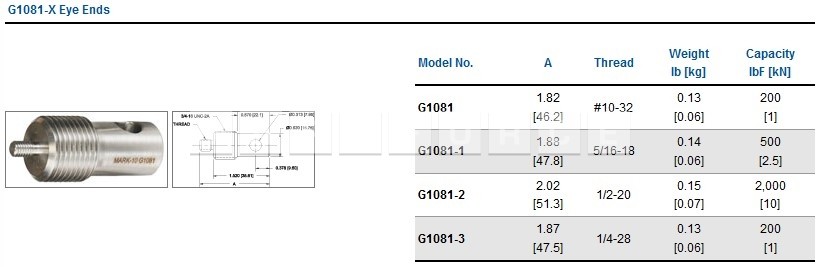

Tabulka konců s očkem řady G1081:
| Kód | Délka | Závit | Hmotnost | Kapacita |
|---|---|---|---|---|
| G1081 | 46,2 mm | #10-32 | 0,06 kg | 1000 N |
| G1081-1 | 47,8 mm | 5/16-18 | 0,06 kg | 2500 N |
| G1081-2 | 51,3 mm | 1/2-20 | 0,07 kg | 10000 N |
| G1081-3 | 47,5 mm | 1/4-28 | 0,06 kg | 1000 N |
Adaptéry s očkovým koncem poskytují běžně uznávanou průmyslovou metodu připevňování příslušenství k indikátorům síly a momentu, testovacím stojanům, aj. Jsou k dispozici jako sady nebo jako jednotlivé komponenty. Zabraňují otáčení úchopu a umožňují jejich rychlé vyjmutí a instalaci.
K dispozici máte závit o průměru 15,8 mm a široký rozsah jiných velikostí závitů, které vyhovují většině běžných testovacích rámů, snímačů, úchopů a měřičů síly.

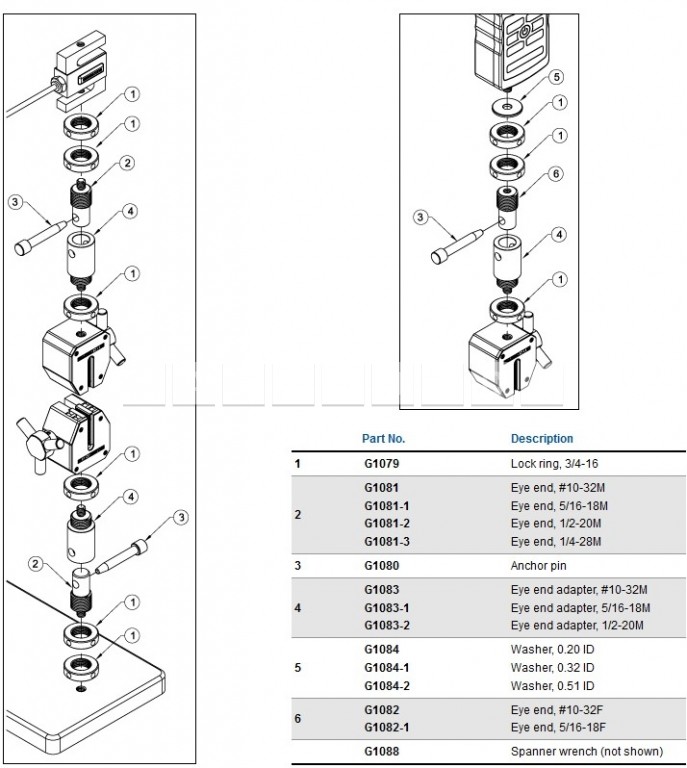

Obrázek níže znázorňuje typické konfigurace montáže:
Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3

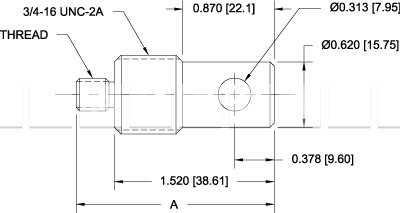

Technická data k porovnání Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3
| Název parametru | Hodnota |
|---|---|
| Délka | 47.5 mm |
| Hmotnost | 0.06 kg |
| Typ | adaptér s očkovým koncem |
| Kapacita silových přístrojů | 1000 N |
Informační leták (EN) (355 kB)

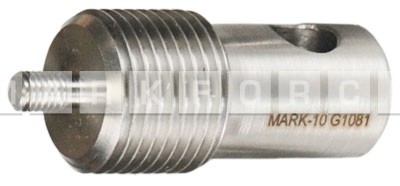

Prohlédněte si fotografie Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3
Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3
Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3
Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3
Adaptér s očkovým koncem - komponenty - konec s očkem, 1/4-28M G1081-3
